Drehdurchführung für Wasser SE 4

für Ölfür Gasfür Luft

Übersicht

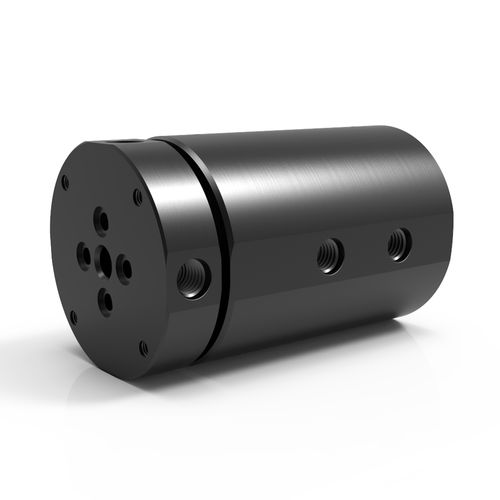

Die DSTI SE Series 4‑Durchgangs‑Drehgelenke bieten vier unabhängige Durchflusskanäle in einem kompakten Gehäuse für hochdruckfähige, platzbegrenzte Anwendungen. Standardmäßig sind radiale, gewindefähige Anschlüsse an Welle und Gehäuse (SAE‑ORB/BSPP) vorgesehen; optionale axiale O‑Ring‑Flanschdichtungen für Flächen-/ bündigen Einbau sind bestellbar (bei Bestellung angeben). Entwickelt zur mechanischen Integration mit elektrischen Schleifringen zur kombinierten Übertragung von Fluiden und elektrischen Signalen/Daten.

Konstruktion / Merkmale

• Vier unabhängige Durchflusskanäle (4‑Durchgangs‑Design)
• Kompaktes Format für hochdruckfähige, platzbegrenzte Anwendungen
• Standardmäßig radiale, gewindefähige Anschlüsse an Welle und Gehäuse; optionale axiale O‑Ring‑Flanschdichtungen
• Mechanische Integration mit Standard‑Schleifringen für kombinierte Fluid‑ und Elektrikübertragung

Beispielkonfiguration (Einzelmodell‑Beispiel)
Artikel: SE-1141 [SEM-1141]
Anschluss: #4 SAE-ORB (auch mit Angabe G1/8"-28 BSPP dargestellt)
Durchgangsgröße: 0.187" [4.75 mm]
Durchmesser (Gehäuse): 2.937" [74.6 mm]
Länge: 4.828" [122.63 mm]
Durchgangsbohrung: 0.375" [9.525 mm]
Min. Drehmoment zum Drehen (Null Druck, Öl/Hydraulik): 38 in-lbs [4.29 Nm]
Downloads verfügbar: PDF‑Katalog, PDF‑Zeichnung, DWG (2D), STEP (3D), Installations‑ und Montageanleitung

Leistungs-/Auswahl‑Hinweise
Maximaler Druck (ausgewählte Serien)
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] — SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] — HPS
Andere — kundenspezifische Optionen verfügbar

Maximale Drehzahl (ausgewählte Serien)
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Andere — kundenspezifische Optionen verfügbar

Anschlusstypen (ausgewählte Serien)
ASME‑BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE‑ORB — SE, HVH
Medium Pressure — HPS
Andere — kundenspezifische Optionen verfügbar

Geeignete Medien (ausgewählte Serien)
Luft/Gas — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Chemikalien — GPS, SCS, HPS
Kühlmittel — SE, GP, GPS, SCS, HPS
DI / Leitungswasser — GPS, SCS, HPS
Lebensmittelgeeignet — SCS
Öl / Hydraulik — SE, GP, GPS, SCS, HVH, HPS
Dampf — kundenspezifische Konstruktionen
Wasser / Glykol — SE, GP, GPS, SCS, HPS

Hinweise / Vorsicht
Für Wasser/Glykol oder Kühlmittel sind korrosionsschutzbehandelte Medien zu verwenden. Öl/Hydraulik‑Medien müssen auf Erdölbasis sein. Die Lebensdauer hängt von Drehzahl und Einsatzzyklus ab; Dauerbetrieb nahe maximaler Drehzahl kann die Lebensdauer verkürzen. Anwendungen über 220°F (105°C) oder Wasser‑Medien über 212°F (100°C) erfordern alternative Dichtungsmaterialien und spezielle Material-/Dichtungsauswahl.

Technische Daten

• Serie: SE Series (4‑Durchgangs‑Varianten)
• Maximaler Druck (typischer SE 4‑Durchgangs‑Wert): 7.500 PSI [515 BAR]
• Maximale Drehzahl (typische Hochgeschwindigkeits‑Option): 300 RPM
• Maximales Vakuum: 30 in Hg
• Temperaturbereich: 0°F bis 220°F [-18°C bis 105°C]; höhere Temperaturen erfordern alternative Dichtungsmaterialien
• Anschlusstypen: SAE‑ORB (radial), BSPP; radiale, gewindefähige Anschlüsse standard; axiale O‑Ring‑Flanschdichtung optional (bei Bestellung angeben)
• Gehäusematerial: Kohlenstoffstahl (Schwarzoxid‑Finish)
• Wellenmaterial: Kohlenstoffstahl (Schwarzoxid‑Finish)
• Wellenanschlussoptionen: Radiale & axiale Anschlüsse; standard radiales SAE‑ORB/BSPP (verschlossen, wenn axial gewählt); optionale axiale O‑Ring‑Flanschdichtung; gebohrte Gewindelöcher für Montage; Wellenflansch und Gehäuseflansch optional
• Geeignete Medien: Luft/Gas, Kühlmittel, Öl/Hydraulik, Wasser/Glykol; serienabhängige Optionen für Chemikalien, DI/Leitungswasser, lebensmittelgeeignete Medien, Dampf und andere kundenspezifische Medien
• Integration: Zur Integration mit elektrischen Schleifringen für kombinierten Fluid‑ und Elektriktransfer ausgelegt
• Typisches Mindestdrehmoment zum Drehen (Beispiel SE-1141, Null Druck, Öl/Hydraulik): 38 in-lbs [4.29 Nm]
• Verfügbare Dokumentation: SE Series Katalog (PDF), Installation & Montage (PDF), Modellzeichnungen (PDF/DWG/STEP)
