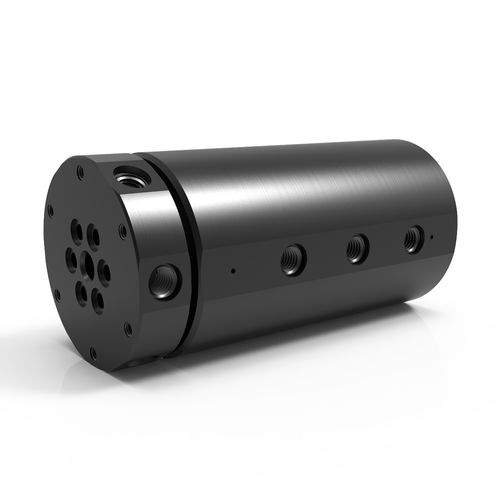

Drehdurchführung für Wasser SE 6

für Luftfür ÖlVakuum

Beschreibung
Die DSTI SE Series 6‑Kanal Drehdurchführungen bieten sechs unabhängige Mediumskanäle in einem kompakten, für druckintensive Anwendungen geeigneten Design. SE‑Modelle haben serienmäßig seitliche Gewindeanschlüsse an Welle und Gehäuse; optionale axiale O‑Ring‑Flanschdichtungen für Flächenmontage sind auf Bestellung verfügbar. Die Bauart ermöglicht die direkte Integration mit DSTI Schleifringen für die kombinierte Übertragung von Fluiden und elektrischen Signalen/Daten.

Hauptmerkmale

• Sechs unabhängige Durchgänge zur Führung mehrerer Medien.
• Kompakte Bauform für beengte Einbausituationen.
• Serienmäßige seitliche (radiale) Gewindeanschlüsse; optionale axiale O‑Ring‑Flanschdichtungen verfügbar.
• Ausgelegt für direkte Integration mit Schleifringen für kombinierte Fluid‑ und Elektro/Datentransfers.

Maximaldruck — Optionen

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7.500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20.000 PSI [1.375 BAR] — HPS
• Andere — kundenspezifische Lösungen verfügbar

Maximale Drehzahl — Optionen

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Andere — kundenspezifische Lösungen verfügbar

Anschlussarten — Optionen

• ASME‑BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE‑ORB — SE, HVH
• Mittel-/Mitteldruck — HPS
• Andere — kundenspezifische Lösungen verfügbar

Geeignete Medien — Optionen

• Luft/Gas — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• Chemikalien — GPS, SCS, HPS
• Kühlmittel — SE, GP, GPS, SCS, HPS
• DI/Leitungswasser — GPS, SCS, HPS
• Lebensmittelgeeignet — SCS
• Öl/Hydraulik — SE, GP, GPS, SCS, HVH, HPS
• Dampf — kundenspezifische Lösungen
• Wasser/Glykol — SE, GP, GPS, SCS, HPS

Hinweise / Medien‑ & Dichtungsrichtlinien

• Wasser/Glykol oder Kühlmittel müssen Korrosionsinhibitoren enthalten.
• Öl/Hydraulikmedien müssen für Standarddichtungen mineralölbasiert sein; alternative Dichtungswerkstoffe sind für höhere Temperaturen oder aggressive Medien erforderlich.

Konfigurationsbeispiel (Modelldaten)

• Beispielteil: SE-1161 [SEM-1161]
• Anschluss: #4 SAE‑ORB (gleichwertige Option G1/8"‑28 BSPP)
• Durchgangsgröße: 0,187" [4,75 mm]
• Durchmesser: 2,937" [74,6 mm]
• Länge: 6,094" [154,79 mm]
• Durchgangsbohrung: 0,375" [9,525 mm]
• Min. Drehmoment (Nulldruck, Öl/Hydraulik): 54 in‑lbs [6,1 Nm]
• Verfügbare Downloads: Katalog PDF, Zeichnung PDF, DWG (2D), STEP (3D), Installations‑ & Montageunterlagen

Montage & Schnittstelle

• Standard: radiale (seitliche) Gewindeanschlüsse SAE‑ORB oder BSPP an der Welle; Seitenanschlüsse sind Standard, wenn keine axiale Option gewählt wurde.
• Optional: axiale O‑Ring‑Flanschdichtungen für Flächenmontage (bei Bestellung angeben).
• Optionale Schnittstellen: Wellenflansch‑ und Gehäuseflanschmontage erhältlich.
• Wellenanschlussoptionen: radiale und axiale Anschlüsse; Gewindebohrungen für Befestigung vorhanden.

Integration & Anpassung

• Entwickelt zur direkten Integration mit Schleifringen für kombinierte Fluid‑ und Elektro/Datentransfers.
• Kundenspezifische Modifikationen und Montageinterfaces sind verfügbar, um Projektanforderungen zu erfüllen.

charakteristika / technische spezifikationen

• Serie: SE Series (6‑Kanal)
• Anzahl der Durchgänge: 6 unabhängige Durchgänge
• Maximaldruck: bis zu 7.500 PSI [515 BAR] (Serienfähigkeit; weitere Serien und kundenspezifische Optionen verfügbar)
• Maximale Drehzahl: bis zu 300 RPM (Serienfähigkeit; weitere Drehzahlen verfügbar)
• Max. Vakuum: 30 HG
• Temperaturbereich: 0 °F bis 220 °F [-18 °C bis 105 °C] (höhere Temperaturen erfordern alternative Dichtungsmaterialien)
• Gehäusematerial: Kohlenstoffstahl (Black Oxide)
• Wellenmaterial: Kohlenstoffstahl (Black Oxide)
• Anschlussarten: SAE‑ORB und BSPP standardmäßig bei SE Series; andere Gewindearten serienübergreifend verfügbar
• Geeignete Medien: Luft/Gas, Kühlmittel, Öl/Hydraulik, Wasser/Glykol (siehe Medienhinweise oben)
• Optionale Montage: Wellenflansch, Gehäuseflansch, Flächenmontage (bei Bestellung angeben)
• Dokumentation verfügbar: SE Series Katalog PDF; Installation & Mounting PDF; Modelldaten und 2D/3D Dateien (DWG/STEP)
