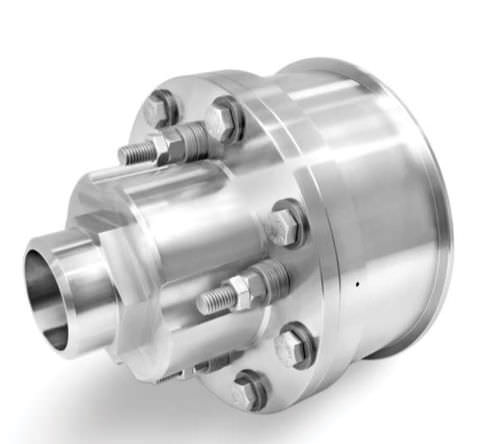

Drehdurchführung für Dampf TJ-10871

für ThermalölHochtemperaturEdelstahl

Beschreibung
Einweg-Hochtemperatur-Drehgelenk, entwickelt, um Rotationsbewegungen der Sammelleitungen in einem parabolischen Rinnenfeld der konzentrierten Solarenergie (CSP) zu ermöglichen. Es verfügt über ein spezialisiertes Dichtsystem mit Hochtemperatur-Packung, bewertet auf etwa 1.000 F, korrosionsbeständige Innenlager und eine kundenspezifische Ausführung für direktes Verschweißen an das Rohrleitungssystem. Das Gerät ist geeignet für Medien wie Hochtemperaturdampf und Wärmeträgerflüssigkeit (HTF).

Hauptspezifikationen

• Branche: Alternative Energie
• Medientyp(en): Dampf; Wärmeträgerflüssigkeit (HTF)
• Umgebung: Außenbereich
• Material: Edelstahl
• Max. Druck(e): 3,625 PSI [250 BAR]
• Max. Geschwindigkeit: <1 RPM
• Anzahl der Durchgänge: 1
• Durchgangsgröße(n): 1.190" [30.2 mm]
• Durchgangsbohrung: Keine
• Durchmesser: 6.940" [176.3 mm]
• Länge: 9.540" [242.3 mm]

Eigenschaften

• Einweg-Hochtemperatur-Drehgelenk für Rotationsbewegung von Sammelleitungen in CSP-Parabolrinnen-Anlagen
• Spezialisiertes Hochtemperatur-Packungsdichtungssystem (geeignet für ~1.000 F)
• Korrosionsbeständige Innenlager
• Kundenspezifische Ausführung für Direktverschweißen an Rohrleitungen
• Konzipiert für Medien einschließlich Hochtemperaturdampf und Wärmeträgerflüssigkeit (HTF)

Technische Daten

• Modell / Referenz: TJ-10871
• Branche: Alternative Energie
• Medien: Dampf; Wärmeträgerflüssigkeit (HTF)
• Umgebung: Außenbereich
• Material: Edelstahl
• Anzahl der Durchgänge: 1
• Durchgangsgröße: 1.190" [30.2 mm]
• Durchgangsbohrung: Keine
• Außendurchmesser: 6.940" [176.3 mm]
• Gesamtlänge: 9.540" [242.3 mm]
• Maximaler Druckwert: 3,625 PSI [250 BAR]
• Maximale Rotationsgeschwindigkeit: <1 RPM
• Hochtemperatur-Packungsdichtungssystem bewertet auf ca. 1.000 F
• Korrosionsbeständige Innenlager
• Kundenspezifische, schweißfertige Ausführung für direkte Befestigung an Rohrleitungen
