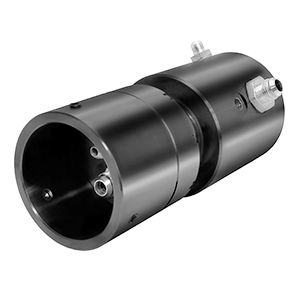

Drehdurchführung für Öl NP-1220602

2-Wegefür WindkraftanlageStahl

Übersicht
2-Wege-Drehdurchführung ausgelegt für Blattverstell-Systeme von Windturbinen. Verfügt über ein enges Spaltmaß-Design und eine kundenspezifizierte Schnittstelle zur Erfüllung applikationsspezifischer Dichtungs- und Anschlussanforderungen.

Anwendung / Umgebung

• Branche: Alternative Energie
• Vorgesehene Anwendung: Blattverstell-System für Windturbinen
• Umgebung: Außen
• Medientyp(en): Öl

Mechanische / Dimensionale Details

• Anzahl der Durchgänge: 2
• Durchgangsgrößen: 0,669" [17 mm], 0,801" [20,3 mm]
• Durchgangsbohrung: 0,610" [15,5 mm]
• Durchmesser: 5,940" [150,9 mm]
• Länge: 14,190" [360,4 mm]
• Max. Drehzahl: 18 U/min

Materialien & Leistung

• Material: Kohlenstoff / legierter Stahl
• Max. Drücke: 4.350 PSI [300 BAR], 725 PSI [50 BAR]

Projektbezogene Attribute (von dieser Produktseite)

• Drehzahlkategorie (RPM): 0 - 24 U/min
• Druckkategorie: 200 - 6.499 PSI [14 - 448 BAR]
• Referenzierte Durchgangsgrößenkategorien: 0,500" - 0,749" [12,70 mm - 19,02 mm]; 0,750" - 0,999" [19,05 mm - 25,37 mm]
• Durchgangsbohrung Kategorie: Unter 1" [25,4 mm]

Technische Spezifikationen

• Modell / Projekt-ID: NP-1220602
• Typ: 2-Wege-Drehdurchführung
• Branche: Alternative Energie (Blattverstellung Windturbine)
• Medium: Öl
• Umgebung: Außen
• Materialien: Kohlenstoff / legierter Stahl
• Max. Druck(e): 4.350 PSI [300 BAR] und 725 PSI [50 BAR]
• Max. Drehzahl: 18 U/min
• Durchgangsgrößen: 0,669" [17 mm]; 0,801" [20,3 mm]
• Durchgangsbohrung: 0,610" [15,5 mm]
• Gesamtdurchmesser: 5,940" [150,9 mm]
• Gesamtlänge: 14,190" [360,4 mm]
