Drehdurchführung für Gas CB-06813

für Wasser3-Wegefür Roboter

Übersicht

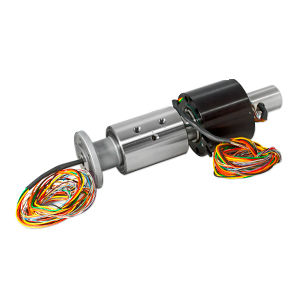

3‑Durchgangs-Rotationsgelenk (rotary union) entwickelt für eine Roboter-Schweißzelle. Verfügt über einen aufgeschraubten Adapter zur Montage eines elektrischen Slip Rings; der Adapter nimmt außerdem einen Encoder zur Positionsüberwachung des Schweißkopfs auf.

Hauptspezifikationen

• Branche: Alternative Energy
• Medientyp(en): Gas, Wasser
• Umgebung: Innenbereich
• Material: Edelstahl
• Max. Druck(e): 60 PSI [4 BAR], 100 PSI [7 BAR]
• Max. Drehzahl: 5 RPM

Geometrische / Durchgangsdetails

• Anzahl der Durchgänge: 3
• Durchgangsgröße(n): 0.125 in (3.2 mm)
• Durchgangsbohrung (Through Bore): 0.500 in (12.7 mm)
• Durchmesser: 3.438 in (87.3 mm)
• Länge: 12.490 in (317.2 mm)

Verwandte Projekte (Attribute)

• Branche: Alternative Energy
• Anzahl der Durchgänge: 3
• Passagengrößenbereich (verwandt): 0.125 in - 0.249 in (3.18 mm - 6.32 mm)
• Drehzahl (RPM) (verwandt): 0 - 24 RPM
• Druckbereich (verwandt): 0 - 199 PSI (0 - 14 BAR)
• Medien (verwandt): Gas, Wasser
• Material (verwandt): Edelstahl
• Through Bore (verwandt): Unter 1 in (25.4 mm)
• Umgebung (verwandt): Innenbereich
• Optionen (verwandt): Slip Ring

Technische Merkmale / Spezifikationen

• Modell / Projekt-ID: CB-06813
• Typ: 3‑Durchgangs-Rotationsgelenk (rotary union)
• Anwendung: Roboter-Schweißzelle
• Adapter: Aufgeschraubter Adapter zur Montage eines elektrischen Slip Rings; Adapter nimmt Encoder zur Positionsverfolgung auf
• Materialien: Edelstahlbauweise
• Max. Druckwerte: 60 PSI (4 BAR) und 100 PSI (7 BAR) abhängig vom Durchgang/Anwendung
• Max. Drehzahl: 5 RPM (Betrieb)
• Durchgangsgröße: 0.125 in (3.2 mm)
• Through bore: 0.500 in (12.7 mm)
• Außendurchmesser: 3.438 in (87.3 mm)
• Gesamtlänge: 12.490 in (317.2 mm)
