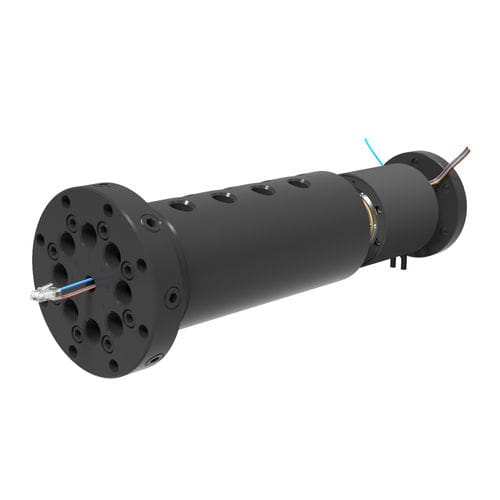

Drehdurchführung für Druckluft WF-0690408

für Gas8-Wegefür Industrieanwendungen

Beschreibung
Maßgefertigte Drehdurchführung mit 8 Durchgängen zur Versorgung mehrerer Stationen einer indexierten/Assemblierungstabelle mit Werkstattluft. Das Gerät verfügt über eine kundenspezifische Welle und Gehäuseflanschen, einen integrierten Ethernet-Schleifring für elektrische Signale/Strom und eine belastbare Konstruktion, die für die angegebene axiale Last ausgelegt ist.

Wichtige Informationen

• Branche: Fabrikautomation
• Medientyp(en): Gas (Werkstattluft)
• Umgebung: Innenbereich
• Material: Kohlenstoff / legierter Stahl
• Max. Druck: 120 PSI (8 BAR)
• Max. Drehzahl: 5 RPM

Geometrie

• Anzahl der Durchgänge: 8
• Durchgangsgröße: 0,700" (17,8 mm)
• Durchgangsbohrung: 0,50" (12,7 mm)
• Durchmesser: 6,22" (158 mm)
• Länge: 18,60" (472,4 mm)

Merkmale / Optionen

• Kundenspezifisch gestaltete Welle und Gehäuseflanschen für die Schnittstelle zur Indexiertabelle
• Integrierter Ethernet-Schleifring für kontinuierliche Signal- und Stromübertragung während der Drehung
• Schwerlastkonstruktion, belastbar bis 2.000 lb axial
• Ausgelegt zur Versorgung mehrerer Montage-/Indexierstationen mit Werkstattluft

Technische Daten

• Modelltyp: Kundenspezifische Drehdurchführung (Projekt WF-0690408)
• Anzahl der Durchgänge: 8
• Durchgangsgröße: 0,700" (17,8 mm)
• Durchgangsbohrung: 0,50" (12,7 mm)
• Gesamtdurchmesser: 6,22" (158 mm)
• Gesamtlänge: 18,60" (472,4 mm)
• Maximaldruck: 120 PSI (8 BAR)
• Maximale Drehzahl: 5 RPM
• Medium: Gas (Werkstattluft)
• Material: Kohlenstoff / legierter Stahl
• Umgebung: Innenbereich
• Traglast: Ausgelegt für 2.000 lb axiale Last
• Optionen: Tragfähige Konstruktion, integrierter Ethernet-Schleifring
