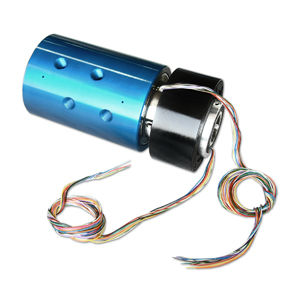

Drehdurchführung für Kühlflüssigkeiten BU-06124

4-WegeEdelstahlmit integriertem elektrischem Schleifring

Übersicht
Die BU-06124 ist eine 4‑kanal Drehdurchführung, ausgelegt für Schweißanlagen zur Versorgung und Rückführung von Kühlmittel. Sie wird über ein spezialgefertigtes Wellenende an der Kundenwelle montiert und verfügt über einen integrierten elektrischen Schleifring zur Datenübertragung während der Rotation.

Projektkontext

• Branche: Fabrikautomation
• Anzahl der Kanäle: 4–5 Kanäle (für diese Einheit als 4 konfiguriert)
• Kanälgrößenbereich: 0.250"–0.374" [6.35 mm–9.50 mm]
• Drehzahl (RPM): 0–24 RPM (betrieblicher Maximalwert verwendet: 9 RPM)
• Druckbereich (PSI): 0–199 PSI [0–14 BAR] (Projektanforderung)
• Medium: Kühlmittel
• Material: Edelstahl
• Durchgangsbohrungsbereich: 1.0"–2.9" [25.4 mm–73.7 mm]
• Umgebung: Innenbereich
• Optionen: Integrierter Schleifring

Technische Daten

• Branche: Fabrikautomation
• Medientyp: Kühlmittel
• Umgebung: Innenbereich
• Material: Edelstahl
• Maximaldruck: 25 PSI [2 BAR]
• Maximaldrehzahl: 9 RPM
• Anzahl der Kanäle: 4
• Kanalgröße: 0.250" [6.4 mm]
• Durchgangsbohrung: 1.190" [30.2 mm]
• Durchmesser: 3.750" [95.3 mm]
• Länge: 7.935" [201.5 mm]
• Besondere Merkmale: spezialgefertigtes Wellenende zur Kundenmontage; integrierter elektrischer Schleifring zur Datenübertragung; für Kühlmittelversorgung/-rückführung in Schweißanwendungen ausgelegt

Anwendungen und Montagehinweise
Die Einheit ist für stationäre Schweißmaschinen im Innenbereich vorgesehen, bei denen eine kontrollierte Kühlmittelzufuhr und Datenübertragung über eine rotierende Schnittstelle erforderlich sind. Die Montage erfordert die Anpassung an die Kundewelle; technische Zeichnungen für Wellenendeingriff und Schleifringanschlüsse beachten.

Optionen

• Schleifringkonfiguration für Datenkanäle
• Material- und Dichtungsoptionen verfügbar nach Projektanforderungen
