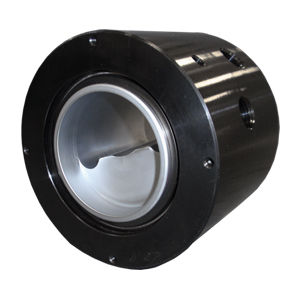

Drehdurchführung für Öl FM-06303

3-WegeIndustrieStahl

Übersicht
3‑Durchgangs‑Drehverbindung ausgelegt für eine Anwendung in der Fabrikautomation. Verfügt über ein kundenspezifisch kompaktes Gehäuse und eine maßgeschneiderte Durchgangsbohrung zur Minimierung des Bauraums.

Wesentliche Spezifikationen

• Branche: Fabrikautomation
• Medium: Öl
• Material: Kohlenstoff / legierter Stahl
• Max. Druck: 3.000 PSI (207 BAR)
• Anzahl der Durchgänge: 3
• Durchgangsgröße: 0,375" (9,5 mm)
• Durchgangsbohrung: 0,250" (6,4 mm)
• Durchmesser: 3,187" (80,9 mm)
• Länge: 3,187" (80,9 mm)

Verwandte Projektparameter (Referenz)

• Drehzahl (bezogen): 25 - 99 U/min
• Druck (bezogen): 200 - 6.499 PSI (14 - 448 BAR)
• Durchgangsgröße (bezogen): 0,375" - 0,499" (9,53 mm - 12,67 mm)
• Durchgangsbohrung (bezogen): unter 1" (25,4 mm)
• Optionen (bezogen): Schleifringe (Option verfügbar)

Beschreibung
Maßgeschneiderte 3‑Durchgangs‑Drehverbindung, entwickelt zur Erfüllung spezifischer Bauraum‑ und Schnittstellenanforderungen in der Fabrikautomation. Kohlenstoff/legierter Stahlbauweise mit reduziertem Durchgangsbohrungsdurchmesser zur Platzersparnis bei gleichzeitig erhaltener struktureller Festigkeit.

Technische Daten

• Modell / Projekt-ID: FM-06303
• Anwendung / Branche: Fabrikautomation
• Medium: Öl
• Material: Kohlenstoff / legierter Stahl
• Max. Druck: 3.000 PSI (207 BAR)
• Anzahl der Durchgänge: 3
• Durchgangsgröße: 0,375" (9,5 mm)
• Durchgangsbohrung: 0,250" (6,4 mm)
• Außendurchmesser: 3,187" (80,9 mm)
• Länge: 3,187" (80,9 mm)
• Beispiel Drehzahlbereich: 25 - 99 U/min
• Beispiel Druckbereich: 200 - 6.499 PSI (14 - 448 BAR)
• Beispiel Durchgangsgrößenbereich: 0,375" - 0,499" (9,53 mm - 12,67 mm)
