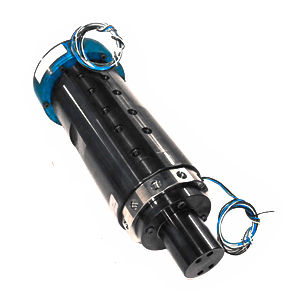

Drehdurchführung für Öl NJ-06329

für Gas9-Wegefür Werkzeugmaschinen

Übersicht
9‑Durchgang-Drehdurchführung, ausgelegt für eine horizontale Indexiervorrichtung zur Werkstückspannung an Werkzeugmaschinen. Verfügt über mehrere Hydraulikdurchgänge zur unabhängigen Steuerung von Spannstationen sowie einen integrierten elektrischen Schleifringeinsatz zur Übertragung von Teileerkennungsdaten.

Wichtige Details

• Branche: Werkzeugmaschine
• Medientyp(en): Kühlmittel, Gas, Öl
• Umgebung: Innenbereich
• Material: Carbon / legierter Stahl
• Integrierter elektrischer Schleifring für Teileerkennung/Datentransfer
• Ausgelegt für horizontale Indexiervorrichtung zur Werkstückspannung an Werkzeugmaschinen

Physikalische & Durchfluss-Eigenschaften

• Anzahl der Durchgänge: 9
• Durchgangsgröße(n): 0.250" (6.4 mm)
• Durchgangsbohrung: 0.375" (9.5 mm)
• Durchmesser: 5.437" (138.1 mm)
• Länge: 16.773" (426 mm)
• Max. Druck: 3,000 PSI (207 BAR)
• Max. Drehzahl: 20 U/min

Verwandte / angegebene Optionen

• Verwandte Branche: Werkzeugmaschine
• Angegebene verwandte Optionen: Antriebsmechanismus, Tragend, Schleifring

Technische Spezifikationen

• Branche: Werkzeugmaschine
• Medientyp(en): Kühlmittel, Gas, Öl
• Umgebung: Innenbereich
• Material: Carbon / legierter Stahl
• Maximaldruck(e): 3,000 PSI (207 BAR)
• Maximale Drehzahl: 20 U/min
• Anzahl der Durchgänge: 9
• Durchgangsgröße(n): 0.250" (6.4 mm)
• Durchgangsbohrung: 0.375" (9.5 mm)
• Durchmesser: 5.437" (138.1 mm)
• Länge: 16.773" (426 mm)
• Integrierter elektrischer Schleifring für Teileerkennung/Datentransfer
