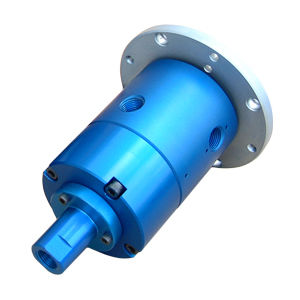

Drehdurchführung für Öl HF-07013

3-WegePräzisionfür Drehtisch

Beschreibung
Drehdurchführung mit 3 Durchgängen, entwickelt für eine Indexiertisch-Anwendung. Besitzt ein passgenaues Design zum Ersatz eines internen Lagerträgers und zur Umrüstung des Tisches auf hydraulische Klemmung von Werkstücken. Für ölbasierte Medien im Innenbereich. Nennwerte: 5.000 PSI [345 BAR], max. 20 U/min.

Wesentliche Daten

• Branche: Werkzeugmaschine
• Medientyp(en): Öl
• Umgebung: Innenbereich
• Material: Kohlenstoff- / Legierungsstahl
• Max. Druck(e): 5.000 PSI [345 BAR]
• Max. Drehzahl: 20 U/min

Durchgangs- & Maßdaten

• Anzahl der Durchgänge: 3
• Durchgangsgröße(n): .156" [4 mm]
• Durchgangsbohrung: Keine
• Durchmesser: 4.200" [106,7 mm]
• Länge: 5.575" [141,6 mm]

Relevante Anwendungshinweise

• Entwickelt für eine Indexiertisch-Anwendung
• Passgenaues Design zum Ersatz eines internen Lagerträgers
• Ausgelegt, um den Tisch für hydraulische Klemmung zur Werkstückfixierung umzurüsten

Technische Daten / Spezifikationen

• Modell: HF-07013
• Branche: Werkzeugmaschine
• Medium: Öl
• Umgebung: Innenbereich
• Material: Kohlenstoff- / Legierungsstahl
• Maximaler Druck: 5.000 PSI [345 BAR]
• Maximale Drehzahl: 20 U/min
• Anzahl der Durchgänge: 3
• Durchgangsgröße: .156" [4 mm]
• Durchgangsbohrung: Keine
• Gesamtaußendurchmesser: 4.200" [106,7 mm]
• Gesamtlänge: 5.575" [141,6 mm]
