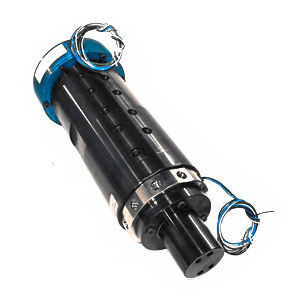

Hydraulische Drehdurchführung BM-12604

für Ölfür Gas4-Wege

Übersicht
Drehgelenk mit 4 Durchgängen, ausgelegt zur direkten Verschraubung an ein OEM-Indexiersystem für Werkzeugmaschinenanwendungen. Integriert einen 18‑poligen Schleifring mit IP68-Schutz gegen direkte Kühlschmierstoff-Spritzer. Für Innenanwendungen mit gasförmigen Medien konzipiert.

Technische Daten (Seitenangaben)

• Branche: Werkzeugmaschine
• Medientyp(en): Gas
• Umgebung: Innenbereich
• Material: Aluminium
• Max. Druck(e): Vakuum, 120 PSI [8 BAR]
• Max. Drehzahl: 60 U/min
• Anzahl der Durchgänge: 4
• Durchgangsgrößen: 1,90" [48,3 mm], 0,250" [6,4 mm]
• Durchgangsbohrung: Keine
• Durchmesser: 4,438" [112,7 mm]
• Länge: 7,060" [179,3 mm]

Verwandte Projekte (Zusammenfassung der Seite)

• Branche: Werkzeugmaschine
• Anzahl der Durchgänge: 4 - 5 Durchgänge
• Bereiche der Durchgangsgrößen: 0,125" - 0,249" [3,18 mm - 6,32 mm]; 0,250" - 0,374" [6,35 mm - 9,50 mm]
• Drehzahl (U/min): 25 - 99 U/min
• Druck (PSI): Vakuum; 0 - 199 PSI [0 - 14 BAR]
• Medium: Gas
• Material: Aluminium
• Durchgangsbohrung: Keine
• Umgebung: Innenbereich
• Optionen: Schleifring

Eigenschaften / technische Spezifikationen

• Modell / Referenz: BM-12604
• Konfiguration: Drehgelenk mit 4 Durchgängen
• Elektrik: 18‑poliger Schleifring enthalten, IP68 bewertet (Schutz vor direkten Kühlschmierstoff-Spritzern)
• Medienverträglichkeit: Gas
• Maximaler Druck: Vakuum bis 120 PSI (ca. 8 BAR)
• Maximale Drehzahl: 60 U/min (anwendungsabhängig)
• Durchgangsgrößen: primär 1,90" (48,3 mm); sekundär 0,250" (6,4 mm)
• Anzahl der Durchgänge: 4
• Durchgangsbohrung: Keine
• Gehäusematerial: Aluminium
• Gesamtdurchmesser: 4,438" (112,7 mm)
• Gesamtlänge: 7,060" (179,3 mm)
• Vorgesehene Umgebung: Innenbereich / Werkzeugmaschinenanwendungen
• Optionen: Schleifring (elektrisch)
