Rissausbreitungs-Tester PIT

SchwingungImpaktDichtheit

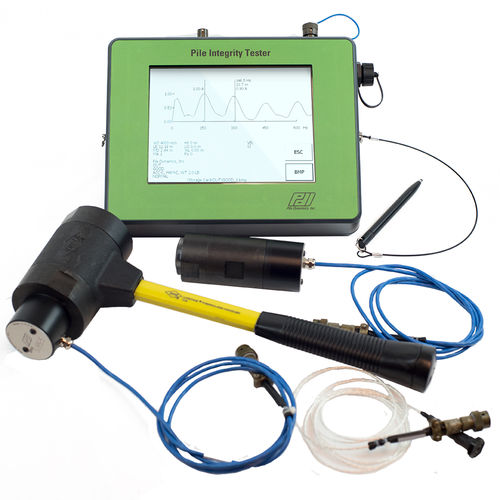

Der Pile Integrity Tester (PIT-Q) dient zur Beurteilung der strukturellen Integrität von Bohrschächten/Bohrpfählen, ACIP-/CFA- und Verdrängungsbohrpfählen, gerammten Beton- oder Holzpfählen sowie mit Beton gefüllten Rohren. Der PIT-Q führt auf der Wellengleichung basierende, zerstörungsfreie Fundamentuntersuchungen durch, die als „Low Strain Impact Integrity Tests“ oder „Low Strain Dynamic Tests“ bezeichnet werden, und liefert die Gewissheit, dass ein Pfahl oder Schacht frei von größeren Rissen und Hohlräumen ist. Der PIT-Q entspricht der Norm ASTM D5882 sowie weiteren Vorschriften, Spezifikationen und Normen. Der PIT-Q lässt sich von einer Person bedienen und liefert Daten, die potenziell gefährliche Mängel aufdecken können, wie zum Beispiel: • Größere Risse • Einschnürungen • Bodeneinschlüsse oder Hohlräume Der PIT kann auch zur Prüfung von Pfählen eingesetzt werden, die integraler Bestandteil der Konstruktion sind, wie beispielsweise solche, die bestehende Brücken oder Türme stützen, und kann deren Länge ermitteln. Mit dem PIT lässt sich jede Art von Prüfung schnell durchführen, wodurch es unter Umständen möglich ist, jeden Pfahl auf einer Baustelle zu prüfen, ohne dass eine Vorplanung erforderlich ist. Der PIT-Test Der PIT-Test besteht darin, ein oder zwei Beschleunigungsmesser an einem Fundament anzubringen und mit einem Handhammer auf die Pfahlspitze zu schlagen. Das PIT-Gerät erfasst die Beschleunigungsdaten und zeigt Kurven an, die etwaige signifikante Veränderungen im Querschnitt entlang des Pfahlschafts aufzeigen. Der Aufprall des Hammers erzeugt eine Spannungswelle, die sich entlang des Fundaments nach unten ausbreitet und wieder nach oben reflektiert wird. Der Beschleunigungsmesser erfasst Daten, die das Muster der Wellenausbreitung und -reflexion offenlegen. Pfähle ohne Mängel zeigen typischerweise zum erwarteten Zeitpunkt eine Reflexion vom Pfahlfuß, die der Pfahllänge entspricht. Liegt entlang des Schafts ein Mangel vor,
