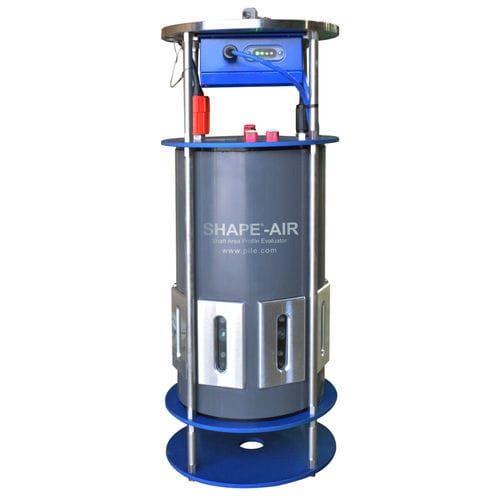

Formmessgerät SHAPE®

DurchmesserVolumenFixier

Bohrschächte sind selten ideale Zylinder, und Unregelmäßigkeiten können sich auf Tragfähigkeit, Haltbarkeit und Leistungsfähigkeit auswirken. SHAPE® ist ein kostengünstiges Gerät zur Qualitätssicherung, das bei Tiefgründungen wie Bohrschächten, Bohrpfählen, Schlitzwänden und vielem mehr eingesetzt wird, um sicherzustellen, dass die planerischen Vorgaben des Projekts erfüllt werden. SHAPE® verfügt über acht Ultraschallsignale zum Abtasten der Seitenwände einer Baugrube und liefert so vor dem Einbringen von Beton unter nassen Bedingungen einen schnellen und wirtschaftlichen Überblick über die Vertikalität, den Radius, die Form und das Bohrlochvolumen des Schachts. SHAPE® bietet: • Schnellen Anschluss an eine Kelly-Stange oder Verwendung mit einem optionalen Windensystem • Mehrkanal-Ultraschallgerät zur Überprüfung des Zustands der Seitenwände von im Nassverfahren gegossenen Bohrschächten • Drahtlose Datenerfassung mit einer Rate von etwa einem (1) Scan pro Sekunde • Acht (8) Kanäle werden gleichzeitig abgetastet; integrierter Kalibrierungsimpuls zur Verbesserung der Genauigkeit • Einsetzbar in Wasser, Polymer- und Mineralschlämmen • Sitelink®-Fernsteuerungstechnologie • Batteriebetrieben. Die Vorschubgeschwindigkeit des SHAPE-Bohrgestänges beträgt etwa einen (1) Fuß pro Sekunde (300 mm/s) und ermöglicht 360˚-, 2D- und 3D-Profilansichten. SHAPE®-Datenerfassungssoftware Die SHAPE®-Datenerfassungssoftware erstellt Berichte auf der Grundlage der während der Tests erfassten Daten. Die Software ermöglicht es Benutzern, die erfassten Daten mit den folgenden Funktionen anzuzeigen oder zu bearbeiten: • Kanten bearbeiten – Kanten für den Kreispassungsprozess auswählen • Druck – anzeigen, wie der Druck beim Absenken anstieg und beim Anheben abnahm • Sensordaten – gemessene Impulse anzeigen
