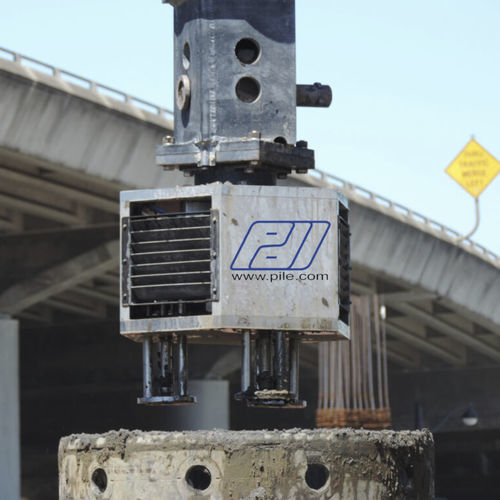

Druckmessinstrument SQUID™

DickenKrafttragbar

Pile Dynamics, Inc. hat eine neue Technologie zur quantitativen Beurteilung der Bodenoberfläche von Bohrpfahl- oder Bohrschachtfundamenten entwickelt. SQUID™ misst quantitativ die Dicke des weichen Materials oder der Ablagerungen, die möglicherweise die tragfähige Schicht an der Bodenoberfläche bedecken. Basierend auf geotechnischen Theorien gibt SQUID™ Kraft und Verschiebung in numerischer und grafischer Form aus. Der gesamte Test lässt sich sehr schnell durchführen, in der Regel in weniger als 30 Minuten – einschließlich der Befestigung am Bohrgestänge, der Prüfung und der Auswertung. Der SQUID™-Versuch besteht darin, das Gerät an einer Kelly-Stange oder einem Windensystem zu befestigen und es in ein Bohrloch abzusenken. Sobald sich das SQUID™ am Boden des Bohrlochs befindet, überträgt das Eigengewicht der Kelly-Stange eine ausreichende Kraft, damit die Sonden das Geröll und die tragenden Schichten durchdringen und sich die Verschiebungsplatten zurückziehen können. Genaue Echtzeit-Messungen von Kraft und Verschiebung werden aufgezeichnet und digital auf dem Display des SQUID™-Hauptgeräts angezeigt. Bei SQUID™ muss das Prüfpersonal nicht in der Nähe der Aushubstelle arbeiten. Die Befestigung am Ende des Bohrgestänges oder der Kelly-Stange ist ein relativ schneller und sicherer Vorgang, der problemlos vom Baustellenpersonal durchgeführt werden kann. SQUID™: • Misst die Dicke von weichem Material oder Abraum, der die tragenden Schichten bedeckt • Erzeugt Kraft-Weg-Kurven sowohl in numerischer als auch in grafischer Form • Liefert quantitative Echtzeit-Auswertungen durch genaue Weg- und Penetrometerdruckmessungen Ein wichtiger Teil des Bohrpfahlbaus ist die Reinigung und Inspektion des Bohrlochsbodens
