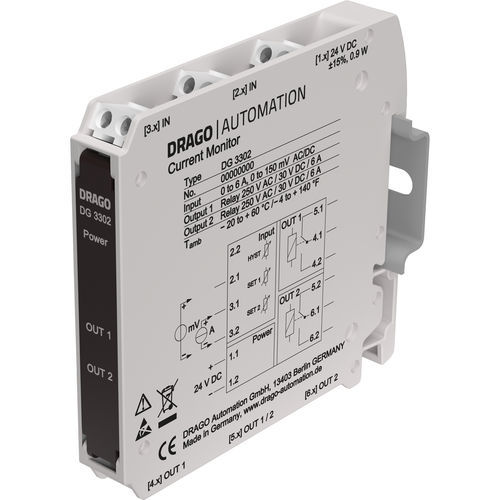

DC-Stromprüfgerät DG 33 series

HutschienenmontageDifferenzstrom

Die Strom­wächter DG 3302 und DG 3282 werden zur Grenz­wert­über­wachung von Gleich- und Wechsel­strömen eingesetzt. einfache Konfiguration an der Gerätefront Messbereich und Betriebsart direkt umschaltbar, Schaltpunkt und Hysterese mit Potentiometer einstellbar Relaiswechselkontakte mit hoher Schaltleistung oder vollisolierte Transistorschaltausgänge echte 4-Port-Trennung sicherer Schutz vor Messfehlern durch Stör­spannungs­verschleppung und bei Erdungs­problemen Zustandsanzeige über LED einfache Überwachung und Schaltpunkteinstellung sichere Trennung gemäß EN 61010 Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung höchste Zuverlässigkeit und Störfestigkeit Kein Mikroprozessor, keine integrierte Software extrem schmale Bauform 12,5 mm schmales Anreihgehäuse für eine einfache und platzsparende Hutschienen-Montage 5 Jahre Garantie Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben Ströme bis 6 A können direkt über­wacht werden. Für größere Ströme werden externe Strom­wandler oder Shunt-Wider­stände (Eingang 30/150 mV) angeschlossen. Zwei Schalt­aus­gänge können gleich­schaltend oder unab­hängig von­ein­ander mit der analogen Steuer­elektronik als MIN- oder MAX-Alarm im Arbeits- oder Ruhe­strom­betrieb konfi­guriert werden. Alle Einstell­elemente sind hinter der auf­klapp­baren Geräte­front ange­ordnet und lassen sich auch im montierten Zustand bedienen. Die Schalt­punkte und die Schalt­hysterese werden mit Poten­tio­metern ein­ge­stellt. Die Über­wachungs­zustände werden mit gelben LEDs angezeigt.
