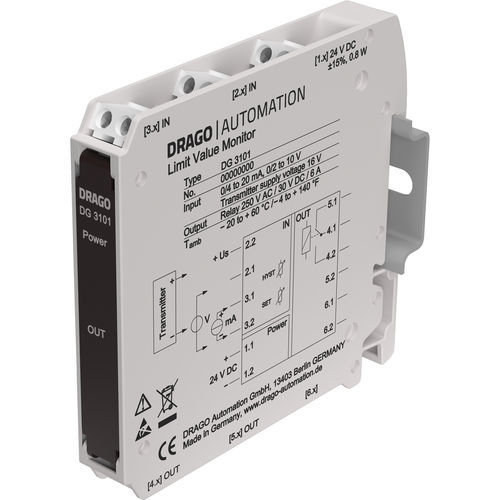

Standard-Endschalter DG 3101

regelbarelektronischKontroll

Der Grenz­wert­schalter DG 3101 wird zur Grenzwertüberwachung in 0(4) ... 20 mA und 0 ... 10 V Normsignalkreisen eingesetzt. Für den Betrieb von 2-Leiter Messumformern ist eine Transmitterspeisung +Us vorgesehen. einfache Konfiguration an der Gerätefront Betriebsart per DIP-Schalter umschaltbar, Schaltpunkt und Hysterese mit Potentiometer einstellbar Zustandsanzeige über LED einfache Überwachung und Schaltpunkteinstellung echte 3-Port-Trennung sicherer Schutz vor Messfehlern durch Störspannungs­verschleppung und bei Erdungsproblemen sichere Trennung gemäß EN 61010 Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung höchste Zuverlässigkeit und Störfestigkeit Kein Mikroprozessor, keine integrierte Software extrem schmale Bauform 12,5 mm schmales Anreihgehäuse für eine einfache und platzsparende Hutschienen-Montage 5 Jahre Garantie Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben Der Schaltausgang kann mit der analogen Steuerelektronik als MIN- oder MAX-Alarm im Arbeits- oder Ruhestrombetrieb konfiguriert werden. Alle Einstellelemente sind hinter der aufklappbaren Gerätefront angeordnet und lassen sich auch im montierten Zustand bedienen. Der Schaltpunkt und die Schalthysterese werden mit Potentiometern eingestellt. Der Überwachungszustand wird mit einer gelben LED angezeigt. Der Relaiswechselkontakt schaltet Lasten hoher Leistung bis zu 6 A. Durch die sichere Trennung und die 24 V DC-Versorgung ist der DG 3101 für alle Mess- und Industrieapplikationen, aber auch für die Gebäudeautomation uneingeschränkt einsetzbar.
