DC-Getriebemotor QJS20

Planetenkoaxial0,2 - 0,5 Nm

Produktübersicht

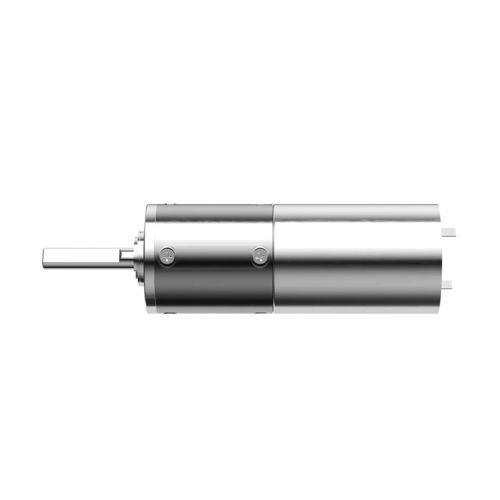

Der QJS 20 mm Ganzmetall-Planetengetriebemotor (Modell: QJS20) ist eine kompakte Planetengetriebelösung, konzipiert für Anwendungen mit hoher Drehmomentdichte bei 20 mm Außendurchmesser. Er ist in 1–4 Stufen erhältlich und bietet stufenspezifische Dauer- und Spitzenmomente, gefräste Metallzahnräder und eine Edelstahlausgangswelle für zuverlässige mechanische Übertragung in industriellen und mobilen Robotersystemen.

Hauptmerkmale

• Kompakte 20 mm Außendurchmesser-Planetengetriebebauweise
• Stufenoptionen: 1–4 für anpassbare Übersetzungen
• Spitzenmoment bis zu 6,5 kgf·cm (stufenabhängig)
• Vollmetall-Zahnräder, Metallgehäuse und Edelstahlausgangswelle mit Rillenkugellagern
• Weiter Betriebstemperaturbereich: -25°C bis +100°C und 20%–85% RH
• Anpassung möglich (Design & Fertigung)

Parameter
Modell: QJS20
Getriebestufen: 1 | 2 | 3 | 4
Übersetzungsverhältnisse: 4.6 | 16, 24, 36 | 64, 96, 144, 216 | 256, 384, 576, 864, 1296
Zahnraddicke/Länge (mm): 20 | 22.8 | 25.6 | 28.1
Max. zulässiges Dauerdrehmoment (kgf·cm): 1 | 1.8 | 2.5 | 3.6
Max. zulässiges Spitzenmoment (kgf·cm): 2 | 2.8 | 4 | 6.5
Wirkungsgrad (%): 90 | 81 | 73 | 65
Motorlänge: abhängig vom angegebenen Motor
Außendurchmesser: 20 mm
Getriebetyp: Planetenstruktur
Ausgangswellenmaterial: Edelstahl
Lagertyp Ausgangswelle: Rillenkugellager
Zahnradmaterial: gefräste Metallzahnräder
Gehäusematerial: Metall
Betriebsfeuchte: 20%–85% RH
Betriebstemperatur: -25°C–+100°C
Anpassung: Design & Fertigung möglich

Anwendungen
Geeignet für Smart Robots, Robot-Hunde, Rasenmähroboter und Außendienstroboter, intelligente Hardware und Smart Devices, Pool- & Reinigungsroboter, humanoide Roboter und Geschicklichkeitshände sowie medizinische und präzise Geräte, die kompakte, leistungsfähige Untersetzungen benötigen.

Technische Daten

• Modell: QJS20
• Außendurchmesser: 20 mm
• Getriebetyp: Ganzmetall-Planetenstruktur
• Verfügbare Stufen: 1 bis 4
• Übersetzungen: von 4.6 bis 1296 je nach Stufe
• Zahnlängen (mm): 20 / 22.8 / 25.6 / 28.1
• Max. Dauerdrehmoment: 1–3.6 kgf·cm (stufenabhängig)
• Max. Spitzenmoment: 2–6.5 kgf·cm (stufenabhängig)
• Wirkungsgradbereich: 65%–90% (stufenabhängig)
• Ausgangswelle: Edelstahl mit Kugellagern
• Zahnradmaterial: gefräste Metallzahnräder
• Gehäuse: Metall
• Betriebsfeuchte: 20%–85% RH
• Betriebstemperatur: -25°C bis +100°C
• Anpassung: Design & Fertigung möglich
