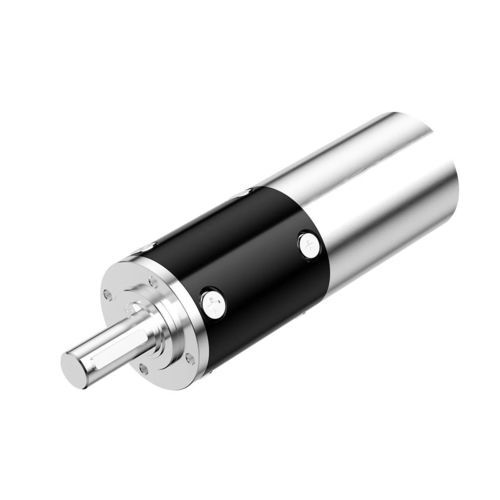

DC-Getriebemotor QJS42

Planetenkoaxialmit Vollwelle

Produktdetails
Der Planetengetriebemotor QJS 42 mm Vollmetall ist ausgelegt für Antriebssysteme, die hohe Drehmomentdichte, strukturelle Stabilität und zuverlässige Übertragungsleistung erfordern. Außendurchmesser: 42 mm; Momentandrehmoment bis zu 180 kgf·cm; Dauerhaftes Drehmoment bis zu 120 kgf·cm.

Hauptmerkmale

• Momentandrehmoment bis zu 180 kgf·cm
• 42 mm Vollmetall-Planetenantriebsstruktur
• Edelstahl-Ausgangswelle mit Kugellager für stabile Abtriebsleistung
• Maschinengefertigte Metallzahnräder und Metallgehäuse
• Betriebstemperatur: -30°C bis +100°C
• Betriebsfeuchte: 20%–85% rF
• Design- und Fertigungsanpassung verfügbar

Technische Daten
Modellreihe: QJS
Außendurchmesser: 42 mm
Getriebestufen: 1 / 2 / 3 / 4
Übersetzungen: 1 Stufe: 3.7, 5.2; 2 Stufen: 13.7, 20.35, 27; 3 Stufen: 50, 71, 100, 140; 4 Stufen: 187, 263, 370, 520
Zahnradlänge (mm): 1 Stufe: 31.6; 2 Stufen: 42.5; 3 Stufen: 53.4; 4 Stufen: 46.3
Max. zulässiges Dauer­drehmoment (kgf·cm): 1 Stufe: 10; 2 Stufen: 50; 3 Stufen: 100; 4 Stufen: 120
Max. zulässiges Momentan­drehmoment (kgf·cm): 1 Stufe: 15; 2 Stufen: 75; 3 Stufen: 150; 4 Stufen: 180
Wirkungsgrad (%): 1 Stufe: 90; 2 Stufen: 81; 3 Stufen: 73; 4 Stufen: 65
Motorlänge: abhängig vom angegebenen Motor
Getriebetyp: Planetenstruktur (Vollmetall)
Material Ausgangswelle: Edelstahl
Lagertyp Ausgangswelle: Kugellager
Zahnradmaterial: bearbeitete Metallzahnräder
Gehäusematerial: Metall
Betriebsfeuchte: 20%–85% rF
Betriebstemperatur: -30°C–+100°C
SKU: QJS42

Typische Anwendungen

• Industrierobotik und Gelenke
• Präzisionsaktuatoren und Positioniersysteme
• Stellantriebe für Ventile und Klappen
• Verpackungs- und Fördertechnik
• Automatisierungstechnik mit kompakter Hochdrehmoment-Anforderung
