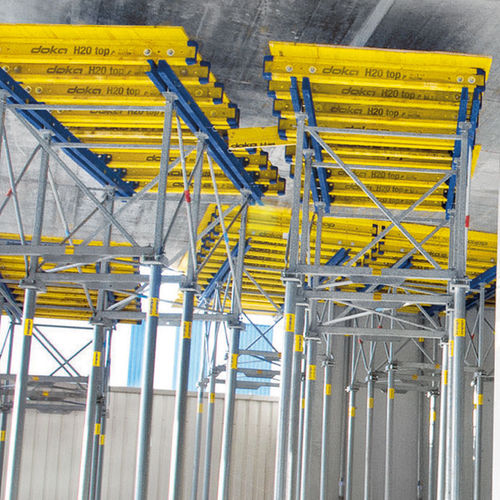

Modul-Deckentisch Dokamatic-Tisch

DeckenTrägerStahl

Überblick
Der Dokamatic-Tisch ist ein modulares Schalungstisch-System für das schnelle Schalen großer Deckenflächen. Das System ist auf kurze Schalzeiten und flexible Anpassung an unterschiedliche Geometrien und statische Anforderungen ausgelegt. Horizontales Verfahren ist mit dem DoKart plus durch eine Person möglich; vertikales Versetzen erfolgt mit dem Table Lifting System (TLS), wodurch Kran- und Arbeitszeiten reduziert werden.

Vorteile

• Signifikante Zeit- und Personaleinsparung — komplette Tischeinheiten verfahrbar ohne Kran, sodass Montagezeiten und Personalkosten sinken.
• Schnelle Anpassung an Grundriss, Höhe und Deckendicke — Einschubträger integrieren Ausgleichsflächen; Schwenkköpfe passen verschiedene Deckendicken an.
• Hohe Sicherheit am Deckenrand — integrierbare Tischbühnen und klappbare Geländer ermöglichen sicheres Arbeiten und Einfahren unter bereits betonierten Decken.
• Logistikoptimiert — kompakte, stapelbare Tische reduzieren Transportvolumen.

Systemdetails

• Erhältlich in vier mietbaren Standardformaten (Rasterlogik): 4,00 m x 2,00 m; 4,00 m x 2,50 m; 5,00 m x 2,00 m; 5,00 m x 2,50 m.
• Vorgefertigter Tischrost zur Belegung mit gewünschter Schalhaut.
• Einschubträger zur Integration von Ausgleichsflächen, ein- und ausziehbar; Ausgleichsflächen und Tische können gemeinsam umgesetzt werden.

Dokamatic-Schwenkkopf 40

• Steife Einspannung der Deckenstütze erhöht die Tragkraft um ca. 10 kN.
• Stütze kann geschwenkt und in einer Arbeits- sowie zwei Ruhestellungen arretiert werden, für sicheres und schnelles Arbeiten.
• Schwenkkopf leicht im Stahljoch verstellbar zur optimalen Anpassung an das Bauwerk.
• Hohe Tragfähigkeit: deckenstärken bis 84 cm bei geringem Eigengewicht (~55 kg/m²).

Anpassung & Bedienung

• Schnellwirkender Stützenverbinder ermöglicht schnelles Fixieren, Wechseln oder Entfernen der Stützen mit einfachen Handgriffen und leichten Hammerschlägen.
• Der Kippmechanismus des Schwenkkopfes ist einfach zu bedienen; Stützen sind in Winkeln (z. B. 75° oder 90°) arretierbar, um über Brüstungen zu heben.
• Höhenbereich: Einsatz bis ca. 7,00 m Deckenhöhe; Erweiterung um +1,50 m mit Dokamatic-Tischrahmen; für größere Höhen Kombination mit Traggerüst Staxo 40 / Staxo 100 möglich.

Sicherheit am Deckenrand

• Tischbühne direkt am Dokamatic-Tisch befestigt für hohe Arbeitssicherheit.
• Klappbares Geländer ermöglicht Einfahren unter bereits betonierten Decken und gemeinsames Umsetzen von Bühne und Tisch.
• Sichere Bühnenbreiten bis 1,50 m.

Integrierte Anpassung an den Deckenrand

• Schnelles Schalen von Unterzügen mit der Dokamatic-Unterzugslasche, gemeinsames Verfahren von Unterzugsschalung und Tisch.
• Unterzugslasche ermöglicht Unterzüge bis 60 cm Höhe (5-cm-Raster).

Systemkomponenten

• Doka-Schalungsplatten, Träger H20 top und Deckenstützen Eurex top gewährleisten zuverlässige, langlebige Ausführung.
• Biegesteife Verbindung mit der Oberkonstruktion erhöht die Tragkraft der Eurex top Stützen um ca. 10 kN (Eurex 20 top: 20 → 30 kN; Eurex 30 top: 30 → 40 kN).

Technische Daten

• Produktbezeichnung: Dokamatic-Tisch
• Verfügbare Standardformate: 4,00 m x 2,00 m; 4,00 m x 2,50 m; 5,00 m x 2,00 m; 5,00 m x 2,50 m
• Tischrost: vorgefertigter Rost zur Belegung mit Schalhaut
• Dokamatic-Schwenkkopf 40: Tragkraftsteigerung ca. 10 kN; arretierbar; hochbelastbar bis 84 cm; Eigengewicht ≈ 55 kg/m²
• Kompatible Komponenten: Doka-Schalungsplatten, H20 top Träger, Eurex top Stützen (Eurex 20 top: 20 → 30 kN; Eurex 30 top: 30 → 40 kN)
• Unterzugslasche: Unterzüge bis 60 cm (5-cm-Raster)
• Bühnenbreite: bis 1,50 m
• Höhenanpassung: +1,50 m mit Tischrahmen; kombinierbar mit Staxo 40 / Staxo 100 für >7,00 m
• Handhabung: DoKart plus (horizontal), TLS (vertikal)
