Schwerlast-Fahrwerk

mit Eigenantriebfür Transportmanuell

Überblick
Die Umsetzgeräte von Doka beschleunigen Decken-Schalzyklen, indem sie den Kran bei vielen horizontalen und vertikalen Umsetzvorgängen überflüssig machen. Dadurch wird die Baustellenlogistik vereinfacht, Kranzweiten reduziert und Kranleistung für andere Tätigkeiten freigesetzt – mit positiver Auswirkung auf Produktivität und Wettbewerbsfähigkeit.

Schnelle Bauabläufe

• Verringerung der Kranabhängigkeit und Verkürzung von Kranzyklen zur Optimierung der Baustellenlogistik
• Selbstkletterndes Tischhubsystem (TLS) ermöglicht unabhängiges Arbeiten in jeder Höhe ohne Kranunterstützung

Hohe Sicherheit

• Ergonomisches Umsetzen vom Boden mit Doka-Umsetzgeräten reduziert risikobehaftete Arbeiten in der Höhe
• Vertikales Umsetzen mit TLS ist bis zu Windgeschwindigkeiten von 72 km/h möglich (systemspezifische Grenzen gelten)
• TLS bietet rundum geschlossene Absturzsicherungen und integrierte Sicherheitsfunktionen zum Personenschutz

Kostensenkung

• Schnelles, einfaches Positionieren der Tische reduziert Zykluszeiten und Personalbedarf
• Tischflächen bis zu 12,5 m² können mit entsprechendem Zubehör von einer Person umgesetzt werden
• Kranlose vertikale Zyklen (TLS) verkürzen Stockwerk-Transfers und entlasten den Kran

Horizontal — Produkte & Merkmale
DoKart plus

• Kompaktes, hochmanövrierfähiges Gerät für ergonomisches Umsetzen durch einen Bediener
• Für den rauen Baustellenalltag ausgelegt: große Räder, hohe Bodenfreiheit, massive Bodenplatte
• Hohe Tragfähigkeit (z. B. bis 2.000 kg) und schnelle Hubgeschwindigkeit (≈ 8 cm/s)

Doka-Umsetzwagen (DF)

• Hydraulisches Absenken und Verfahren von Tischen für kranlose horizontale Umsetzungen bis ca. 12,5 m² durch einen Bediener
• DF-Antriebseinheit kombinierbar für sichere und schnelle Verfahraufgaben

Vertikal mit Kran — Produkte
Umsetzgabel DM (verstellbar)

• Verstellbare Umsetzgabel in Nennlasten (z. B. DM 1,5 t / 1.500 kg; DM 2,5 t / 2.500 kg)
• Zusammenklappbar für Transport; mehrfache Gabelbreiten zur Anpassung an Tischformate; Klinken-Abrutschsicherung für sicheres Einfahren

Dokamatic-Umsetzgurt (13,00 m)

• Zum Heben von Tischoberkonstruktionen und einsatzbereiten Tischen; ausgelegt für einfaches Ein- und Aushängen vom Boden aus

Ausfahrbühne

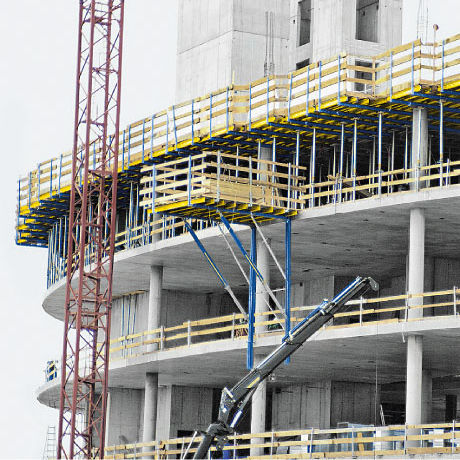

• Ermöglicht das schnelle Aufnehmen von Dokamatic-Tischen auf die Tragmittel für den Weitertransport zum nächsten Geschoss

Vertikal ohne Kran — Tischhubsystem TLS

• TLS spart Kranzeit durch kranlose vertikale Umsetzungen und kontinuierliche Umsetzzyklen
• Unterstützt Automatikbetrieb für effizientes Umsetzen per Knopfdruck; bodenstehend einsetzbar oder in selbstkletternde Einheit für jede Gebäudehöhe umwandelbar
• Selbstkletterndes TLS ermöglicht vollautomatische Sprünge und reduziert die Kranabhängigkeit weiter

Sicherheitsmerkmale von TLS und verwandten Systemen

• Bewährte Baustellen-Hubtechnologie mit mehreren Sicherungen und zertifizierten Installationsverfahren
• Feste Verankerung am Bauwerk, innen öffnende Etagentüren und Sicherheitstaster auf jeder Ebene
• Rutschsicherer, witterungsbeständiger Bühnenbelag für stabile Arbeitsflächen

Referenzen / Anwendungsfälle
Breiter Einsatz in Bauprojekten (Hochbau, Wohn- und Geschäftsgebäude, Kliniken etc.) zur Beschleunigung von Deckenzyklen und Reduzierung des Kraneinsatzes; technische Unterlagen und Projektbeispiele verfügbar.

Technische Daten

• Typische horizontale Umsetzung: bis zu 12,5 m² durch einen Bediener (zugeschnittenes Zubehör vorausgesetzt)
• DoKart plus: indikative Tragkraft bis 2.000 kg; Hubgeschwindigkeit ≈ 8 cm/s
• Umsetzgabel DM: verstellbare Ausführungen (z. B. 1,5 t, 2,5 t)
• Dokamatic-Umsetzgurt: Länge 13,00 m für Handhabung vom Boden
• TLS: kranlose vertikale Umsetzung, Automatikbetrieb und Einsatz bei Windstärken bis zu 72 km/h (systemabhängig)
• Beispiel für kranlosen Vertikalzyklus: Einheben in das nächste Geschoss in ca. 20 Sekunden (je nach Konfiguration)
