Deckenschalungsplatte Dokadek 20

Produktübersicht
Trägerlose, handsetzbare Deckenschalung Dokadek 20 für das effiziente Schalen von Betonplatten. Ausgelegt für Plattendicken bis 25 cm und Geschosshöhen bis 3,30 m. Paneele verfügbar in 1,00 x 2,00 m und 0,66 x 2,00 m (Großpaneel Fläche 2 m²).

Sichere Arbeitsbedingungen

• Paneele können vom Boden aus gesetzt werden, um Arbeiten in der Höhe zu minimieren.
• Integrierte Schalhaut und eingebauter Anti-Liftout-Schutz erleichtern das sichere Abbauen.
• Ausfachungszonen mit Öffnungen bis 13 cm lassen sich schnell mit dem Doppel-Alu-Träger tec-2 schließen.
• Kompatibilität mit dem Doka-Kantenschutzsystem XP verbessert den Fallschutz auf der Baustelle.

Ergonomisches Arbeiten

• Geringes Gewicht pro m² verbessert die Handhabung und die Taktzeiten.
• Maximales zu hebendes Gewicht pro Arbeiter: 17 kg zur Reduzierung der Belastung.
• Paneele lassen sich vom Boden aus leicht aufrichten, was eine aufrechte Arbeitsposition unterstützt.
• Sehr wenig Arbeiten oberhalb der Schulterhöhe beim Schalen und Abbauen reduziert die ergonomische Belastung.

Schneller Baufortschritt

• Hohe Schalrate dank großer 2 m² Paneele.
• Manuelles Setzen reduziert den Kraneinsatz und beschleunigt die Montage.
• Effiziente Lösungen für Ausfachungszonen sparen Zeit auf der Baustelle.

System

• Dokadek-Paneele: Verzinkter, gelb beschichteter Stahlrahmen mit Schalblech für lange Lebensdauer; erhältlich in 1,00 x 2,00 m und 0,66 x 2,00 m.

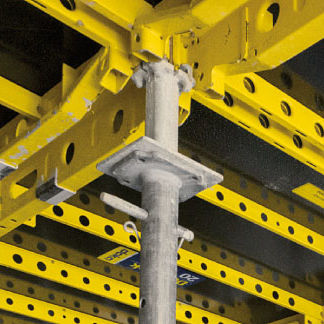

• Dokadek-Auflagerkopf: Standardkopf mit integriertem Anti-Liftout-Schutz, der die Paneele sicher hält und zusätzliche Windverankerungen überflüssig machen kann.
• Deckenstütze Eurex top: Stütze mit Aufprallschutz und leichtgängiger Stellmutter; leichtgewichtig; durchgehend hohe Tragfähigkeit von mindestens 20 und/oder 30 kN gemäß EN 1065 – Klasse D/E.

Einsatz

• Rückenfreundliches Arbeiten vom Boden aus: aufrechte Haltung, weniger Bücken und minimale Überkopfarbeiten beim Abbauen.
• Vordefinierte Montageabfolge sorgt für gleichbleibende Sicherheit und verhindert riskante Improvisationen; keine Vorausbemessung des Systems erforderlich dank Anzahl und Anordnung der Stützen.
• Verschluss kleiner Öffnungen (bis 13 cm) mit dem Doppel-Alu-Träger tec-2.
• Integration mit Doka XP Geländern verbessert den Kantenschutz und die Baustellensicherheit.

Technische Daten

• Systemtyp: Trägerlose, handsetzbare Paneeldeckenverschalung.
• Maximale Plattendicke: 25 cm.
• Geeignete Deckenhöhen: bis 3,30 m.
• Paneelgrößen: 1,00 x 2,00 m und 0,66 x 2,00 m (Großpaneel Fläche 2 m²).
• Rahmen: Verzinkter, gelb beschichteter Stahlrahmen mit Schalblech.
• Maximales Hubgewicht pro Arbeiter: 17 kg.
• Integrierte Plattenauflager und Anti-Liftout-Schutz im Auflagerkopf.
• Ausfachungszonen bis 13 cm verschließbar mit Doppel-Alu-Träger tec-2.
• Kompatibilität: Doka-Kantenschutzsystem XP.
• Stützen: Eurex top – Aufprallschutz, leichtgängige Stellmutter; Tragfähigkeit ≥ 20 und/oder 30 kN (EN 1065 – Klasse D/E).
