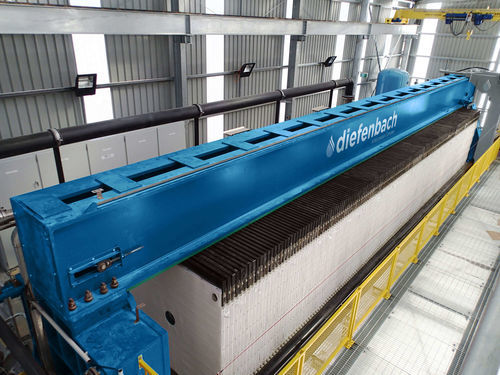

Brückenholm-Filterpresse OH

MembranRobotermit Fernbedienung

Overview
Diefenbach Brückenholm‑Filterpressen (OH Serie) sind industrielle Anlagen zur Fest‑Flüssig‑Trennung und Entwässerung. Ein Paar Brückenholme trägt ein verschiebbares Paket hängender Platten, entweder Kammer‑ oder Membranplatten. Schlamm wird in die Filtrationskammern eingeleitet; Filtrat passiert die Filtertücher und Feststoffe bilden Filterkuchen. Membranplatten und optionale Trocknungsschritte erhöhen die Trockenmasse des Kuchens.

Funktionsweise
Die OH Serie verwendet zwei Brückenholme und ein gleitendes Aufhängesystem für Platten. Platten bilden Kammern oder nehmen feste/abnehmbare Membranen auf. Die Platten werden durch einen hydraulischen oder mechanischen Hauptantrieb (Option Einzelzylinder) zusammengedrückt, um dichte Filterkammern zu bilden. Die Befüllung kann beidseitig (bidirektional) erfolgen; Filtrat wird über die Tücher abgeführt und Feststoffe bilden Kuchen. Membranplatten ermöglichen zusätzliches Auspressen durch Einleiten von Druckwasser zwischen Platte und Membran. Nach der Filtration beseitigt eine Kernausblasung Rückstände im zentralen Einlaufkanal; optional kann Druckluft zur zusätzlichen Trocknung eingesetzt werden. Plattentransportsysteme (Standardöffnung, Schnellöffnung, Paket‑Sofortöffnung) entladen die Kuchen.

Vorteile und Merkmale

• Brückenholm‑Anordnung mit hängenden Platten bietet großen Zugang (~800 mm) für Inspektion und Wartung.
• Option Einzelzylinder‑Hauptantrieb für synchrone Plattenbewegung und geringere mechanische Komplexität.
• Beidseitige Befüllung reduziert Befüllzeit und verbessert Kuchenhomogenität.
• Wahl zwischen Kammer‑ und Membranplatten (fest oder abnehmbar) zur Anpassung von Kuckendicke und Entwässerungsleistung.
• Filtertücher wechselbar ohne Plattenentnahme zur Minimierung von Stillstandzeiten.
• Auslegbar für ATEX und Materialien für saure/korrosive Umgebungen (z. B. Batterierecycling).

Zusätzliche Merkmale

• Erweiterte Automationspakete und Fernüberwachung für Prozesssteuerung und Datenerfassung.
• Robotergesteuertes Hochdruck‑Waschsystem für Filtertücher bis zu 100 bar (≈1450 psi).
• FEA‑gestützte Strukturentwicklung mit Dreiachsensteifigkeit zur Minimierung von Rahmentorsion.
• Verschiedene Plattentransportoptionen (Standard, Schnellöffnung, Paket‑Sofortöffnung) je nach Schlammart.
• Kernausblasung des zentralen Zulaufkanals zur Rückstandsreinigung und Verbesserung der Kuchenfeuchte.
• Keine Seitenholme, die den Kuchenabwurf behindern und Ablagerungen verursachen könnten.

Anwendungen / Branchen

• Bergbau und Mineralaufbereitung
• Zuschlagstoffe
• Abwasserbehandlung
• Chemische Industrie
• Lebensmittel & Getränke
• Batterie‑ und sonstiges Recycling

Technische Merkmale / Spezifikationen

• Modell / Serie: OH Series (Brückenholm‑Ausführung)
• Plattentypen: Kammer‑ und Membranfilterplatten (feste oder abnehmbare Membran)
• Plattentransport: Standardöffnung, Schnellöffnung, Paket‑Sofortöffnung
• Befüllung: beidseitig (bidirektional)
• Antrieb: einzelner Hauptzylinder (synchrones Öffnen/Schließen) oder äquivalenter hydraulischer/mechanischer Antrieb
• Kernausblasung: verfügbar für zentralen Zulauf
• Kuchentrocknung: optionale Drucklufttrocknungsstufe
• Tuchreinigung: robotergesteuertes Hochdruckwaschen bis zu 100 bar (≈1450 psi)
• Plattenabstand: ca. 800 mm
• Designoptionen: Automatisierung/Fernüberwachung, ATEX‑Konfigurationen, Materialien für saure/korrosive Anwendungen
• Typische Verwendung: Entwässerung und Fest‑Flüssig‑Trennung von kleinen bis großen Kapazitäten
