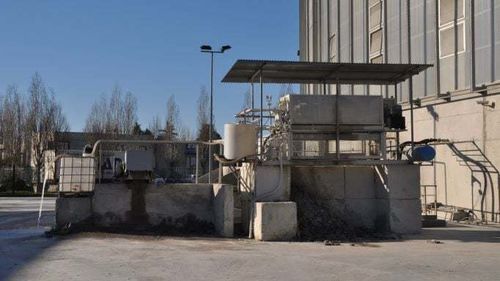

Brückenholm-Filterpresse TIGER

SeitenholmRahmenMembran

Produktübersicht
TIGER-Filterpressen sind industrielle Anlagen zur Fest-Flüssig-Trennung und Entwässerung mit einem hybriden Design, das Merkmale von Brückenholm- und Seitenholm-Filterpressen kombiniert. Das System verwendet zwei obere Holme, je einen an jeder Seite der Presse, über einem Paket vertikal angeordneter Filterplatten.

Funktionsweise
Die Diefenbach TIGER-Filterpressen nutzen vertikal angeordnete, vertiefte Filterplatten, die durch einen Hydraulikzylinder zusammengedrückt werden und so eine Reihe von Kammern bilden. Die Zulaufaufschlämme werden in die Kammern gepumpt; die Flüssigkeit tritt durch an den Platten befestigte Filtertücher aus, während Feststoffe auf den Tüchern zurückgehalten werden. Am Ende des Zyklus öffnen sich die Platten und die Feststoffe werden als tropffreie Filterkuchen ausgetragen.

Warum TIGER-Filterpressen
Die TIGER-Baureihe wurde entwickelt, um die Vorteile von Brückenholm- und Seitenholm-Pressen in einem kompakten Aufbau zu vereinen. Ursprünglich zur Entwässerung von Betonschlämmen entwickelt, sind TIGER-Pressen für verschiedene Entwässerungsanwendungen geeignet. Hauptbauteile bestehen aus Kohlenstoffstahl; die endgültige Material- und Konfigurationswahl erfolgt nach Werkstoffprüfungen und Pilotversuchen im Diefenbach-Labor. Verfügbare Optionen umfassen beidseitige Beschickung, Kernausblasung, Trockenblas- bzw. Trocknungsschritte, automatische Tuchreinigung und erweiterte Automatisierungspakete.

Merkmale & Vorteile

• Hybride Bauweise, die Vorteile von Brückenholm- und Seitenholm-Pressen für kompakte Bauweise und verbesserte Zugänglichkeit kombiniert.
• Schnelles, automatisches Overhead-Reinigungssystem, konfigurierbar für anwendungsspezifische Zyklusintervalle.
• Rüttelstufe zum Entfernen von Reststoffen von den Filtertüchern nach dem Entleeren der Filterplatten.
• Beidseitige Beschickung zur Verbesserung der Befüllung der Kammern und gleichmäßigen Kuchenbildung.
• Kernausblasung und Trockenblas-Schritte zur Steigerung des Trockensubstanzgehalts und Reduzierung der Restfeuchte.
• Bomb-bay-ähnliche Türen unter dem Plattenpaket zur Auffangung und Ableitung des Waschwassers von der Presse.
• Erweiterte Automatisierungs- und Fernüberwachungspakete verfügbar.
• Konstruktion mit Fokus auf Wartungsfreundlichkeit durch verbesserten Zugang zu Platten und Tüchern von oben und seitlich.

Weitere Hinweise

• Ursprünglich für die Entwässerung von Betonschlämmen entwickelt, jedoch in vielen Branchen (Abwasser, Chemie, Bergbau, Recycling, Schüttgüter, Lebensmittel & Getränke) einsetzbar.
• Hauptkomponenten aus Kohlenstoffstahl; die endgültige Konfiguration basiert auf Labor- und Pilotversuchen mit dem Zulaufmaterial.
• Unterstützt fortschrittliche Wasch- und Rüttelsysteme innerhalb einer kompakt ausgelegten Maschine zur Optimierung der Zyklusleistung.

Charakteristiken / Technische Spezifikationen

• Einsatzgebiet: Entwässerung von Betonschlämmen und allgemeine Fest-Flüssig-Trennung in verschiedenen Industrien.
• Bauweise: Hybride Brückenholm-/Seitenholm-Konstruktion (zwei obere Holme, einer je Seite).
• Filterplatten: Vertiefte Kammer- und Membranfilterplatten als verfügbare Typen.
• Plattenbetätigung: Hydraulikzylinder zur Kompression des Plattenpakets.
• Beschickung: Beidseitige Beschickung möglich.
• Trocknungsoptionen: Kernausblasung und optionale Trockenblas-Funktionen verfügbar.
• Reinigung: Schnelles Overhead-Reinigungssystem und automatisches Filtertuch-Reinigungssystem verfügbar.
• Entleerung: Tropffreie Filterkuchenaustragung beim Öffnen der Platten.
• Materialien: Hauptkomponenten aus Kohlenstoffstahl; Materialauswahl basierend auf Anwendungstests.
• Wartung: Einfacher Zugang zu Filterplatten und -tüchern von oben und seitlich.
• Zusatzoptionen: Rüttelvorrichtung, schwenkbare Tropfbleche, Automatisierungs- und Überwachungspakete.
