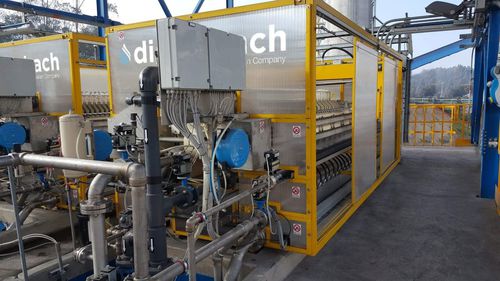

Seitenholm-Filterpresse SB

RahmenMembranRoboter

Überblick
Die Seitenholm‑Filterpressen SB Series von Diefenbach sind industrielle Anlagen zur Fest‑Flüssig‑Trennung, ausgelegt für Filtration und Entwässerung in unterschiedlichen Prozessbereichen. Die Konstruktion umfasst zwei längs angeordnete Seitenholme, die ein Paket aus Kammer‑ oder Membranplatten mit Filtertüchern tragen und eine kontrollierte Bildung und Austragung des Filterkuchens ermöglichen.

Funktionsweise
Ein beweglicher Kopf, angetrieben von einem Hydraulikzylinder, presst das Plattenpaket zwischen den beiden Seitenholmen zusammen und bildet Filterkammern. Die Zuflussschlämme werden in die Kammern gepumpt; das Filtrat durchdringt das Filtertuch und wird über Leitungen abgeführt, während Feststoffe als Kuchen zurückbleiben. Am Ende des Zyklus öffnen sich die Platten und entlassen weitgehend tropffreie Kuchen; die Platten werden anschließend gerüttelt oder gewaschen, um Rückstände zu entfernen, bevor der nächste Zyklus beginnt.

Warum die SB Series von Diefenbach
Diefenbach fertigt Seitenholm‑Filterpressen seit 1907 und bietet interne Laborprüfungen sowie Pilotpressen zur Auswahl der optimalen Plattentypen, Filtertücher und Prozessparameter. Die SB Series verwendet einen einzigen Haupt‑Hydraulikzylinder, um Strukturbelastungen zu minimieren und eine synchrone Plattenbewegung sicherzustellen. Optionale Merkmale und Automationspakete ermöglichen die Anpassung an spezifische Prozess‑, Sicherheits‑ und Überwachungsanforderungen.

Merkmale & Vorteile

• Beidseitige Zuführung: Beschickung von beiden Enden zur verbesserten Befüllung der Kammern, Reduktion der Einlaufgeschwindigkeit und homogenerer Kuchenbildung.
• Einzelner Hydraulikzylinder: gewährleistet synchrone Plattenbewegung und reduziert Strukturbeanspruchungen.
• Kernausblasung: Reinigt den zentralen Beschickungspunkt vor dem Entleeren zur Verbesserung der Trockenheit des Kuchens und zur Reduzierung von Ablagerungen an Dichtkanten.
• Plattenrüttelvorrichtung und automatische Tuchreinigung: robotergesteuerte Hochdruckreinigung (bis zu 100 bar) oder schnelles Overhead‑Waschen für häufige Zyklen.
• Verschiedene Plattenarten: Kammer‑ und Membranplatten zur Optimierung von Kuchendicke und Trockenheit.
• ATEX‑/explosionsgeschützte Ausführung: verfügbar für gefährdete Bereiche.
• Fortschrittliche Automatisierungs‑ und Fernüberwachungspakete: unterstützen Betrieb, Diagnose und Wartung.

Anwendungsbereiche & Paketoptionen
Die SB Series eignet sich für kleine und mittlere Einsätze mit Platten bis zu 1500 × 1500 mm. Konfigurationen umfassen verschiedene Plattenöffnungsarten, Tuchwaschsysteme, Rüttelvorrichtungen und beidseitige Beschickungsvarianten. Diefenbach bietet Laborprüfungen und Pilotanlagen zur Anpassung von Plattenart, Tuchauswahl und Betriebsparametern an das Zuflussmaterial und die Prozessziele.

Technische Daten

• Modellreihe: SB Series (Seitenholm‑Filterpressen)
• Plattentypen: Kammerfilterplatten und Membranfilterplatten
• Maximale Plattengröße (typ.): bis zu 1500 × 1500 mm
• Antrieb: einzelner Haupt‑Hydraulikzylinder für synchrone Plattenbewegung
• Beschickung: beidseitige Zuführungen (von beiden Enden)
• Reinigungssysteme: robotergesteuerte Hochdruckreinigung (bis zu 100 bar) und schnelles simultanes Overhead‑Waschen
• Kernausblasung: verfügbar zur Verbesserung der Kuchen‑Trockenheit
• Plattenwartung: Rüttelvorrichtung zur Entferung von Rückständen
• Zertifizierungen / Optionen: ATEX‑fähige Ausführungen verfügbar
• Support: interne Laborprüfungen und Pilotpressen zur Prozessoptimierung
