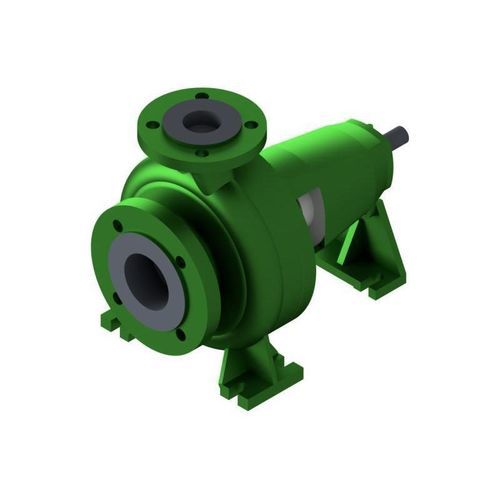

Kreiselpumpe mit Spirale NKL

Kraftstofffür KohlenwasserstoffeWasser

Beschreibung
Die Type NKL ist eine Normpumpe PN10 nach EN 733. Vom Kennfeld abweichende Baugrößen sind den Erfordernissen der Betreiber angepasst und abgestuft, um einen möglichst optimalen Wirkungsgrad zu erreichen. Diese Pumpe ist eine einstufige, einflutige Spiralgehäusepumpe in leichter Bauart, mit axialem Saugstutzen und achsmittigem, senkrecht nach oben zeigendem Druckstutzen. Der Axialschubausgleich erfolgt durch Entlastungsbohrungen. Die Lagerung der Pumpenwelle erfolgt in zwei dauerfettgeschmierten Rillenkugellagern.

Anwendungen

• Öl & Gas
• Chemie
• Petrochemie
• Offshore
• Schiffstechnik / Marine
• Betankungsanlagen & Aviatik
• Industrielle Heizanlagen / Wärmeträger
• Tanklager / Tankfarmen
• Erneuerbare Energien / Umwelttechnik

Technische Daten (Kurzüberblick)

• Q max: 500 m³/h [2200 g.p.m.]**
• H max: 140 m [460 ft]**
• Betriebsdruck: 10 bar [145 psi]*
• Temperatur: 140° C [284° F]*
• max. Drehzahl: 3500 min−1
• Abdichtung: Gleitringdichtung
• Aufstellung: horizontal
• Selbstansaugend: ja
• Lagerung: Wälzlager
• Schmierung: Fett
• Werkstoffe: Sphäroguss / Stahlguss
• Normen: DIN EN 733, ISO 5199
• Ex-Schutz: Kategorie 2 / Zone 1

Hinweise

• * höhere Drücke und Temperaturen auf Anfrage
• ** abhängig von Baugröße und Drehzahl

Charakteristiken / Spezifikationen techniques

• Norm: PN10 nach EN 733 / ISO 5199
• Bauart: einstufig, einflutig, leichte Bauart
• Saugstutzen: axial
• Druckstutzen: achsmittig, senkrecht nach oben
• Axialschubausgleich: Entlastungsbohrungen
• Wellenlagerung: zwei dauerfettgeschmierte Rillenkugellager
• Abdichtung: Gleitringdichtung
• Materialoptionen: Sphäroguss, Stahlguss
• Einsatzgebiete: Öl & Gas, Chemie, Petrochemie, Offshore, Marine, Betankungsanlagen, Heizanlagen, Tanklager, Erneuerbare Energien
