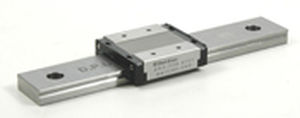

Breite Kugelumlaufschienen (BSG-W)
Familie: BSG14W
Modell: BSG14W-1-230
Preis: $ 222.00
Alle Abmessungen in Millimetern, wenn nicht anders angegeben
Der unten angegebene Gesamtweg basiert auf 1 Wagen pro Schiene
Abmessungen des Schlittens : mm (in)
H : 14 (0.551)
B : 40 (1.575)
L2 : 44.5 (1.752)
L1 : 40.7 (1.602)
W : 6 (0.236)
P1 : 28 (1.102)
P2 : 15 (0.591)
S1 : M3
e1 : 3 (0.118)
L3 : 33.5 (1.319)
W2 : -
S2 : -
e2 : -
b : 11 (0.433)
Tragzahlen : kgf (lbf)
Dynamisch C : 300 (661)
Statisch Co : 440 (970)
Abmessungen der Führungsschiene : mm (in)
P : 40 (1.575)
H1 : 8 (0.315)
C : 24 (0.945)
B1 : 12 (0.472)
B2 : -
W1 : 8 (0.315)
d x G x h : 4,5 x 8 x 4,5
(.177 x .315 x .177)
S3 N Typ : -
N : 15 (0.591)
Gewicht : kgs (lbs)
Schlitten - Lb (kg) : 0.08 (0.176)
Führungsschiene - Lb/ft (kg/m) : 1.4 (0.941)
: mm (in)
Maximale Länge : 1900 (74.8x)
---
