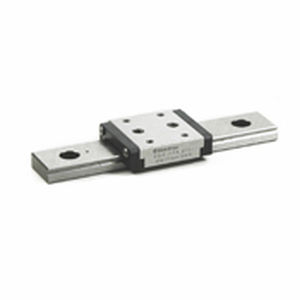

Linearführung mit Kugelumlaufwagen BSGS9W-1-290

StahlPräzisionkompakt

Breite Kugelumlaufschienen (BSG-W) Familie: BSGS9W Modell: BSGS9W-1-290 Preis: $ 394.00 Alle Abmessungen in Millimetern, wenn nicht anders angegeben Der unten angegebene Gesamtweg basiert auf 1 Wagen pro Schiene Abmessungen des Schlittens : mm (in) H : 9 (0.354) B : 25 (0.984) L2 : 31.5 (1.24) L1 : 1.185 (30.1) W : 3.5 (0.138) P1 : 18 (0.709) P2 : 12 (0.472) S1 : M2.6 e1 : 2.5 (0.098) L3 : 22.1 (0.87) W2 : 12.5 (0.492) S2 : M4 e2 : 3.5 (0.138) b : 7 (0.276) Tragzahlen : kgf (lbf) Dynamisch C : 160 (352) Statisch Co : 250 (551) Abmessungen der Führungsschiene : mm (in) P : 30 (1.181) H1 : 5.2 (0.205) C : 14 (0.551) B1 : 7 (0.276) B2 : - W1 : 5.5 (.217) d x G x h : 3,5 x 6 x 3,2 (.138 x .236 x .126) S3 N Typ : - N : 10 (0.394) Gewicht : kgs (lbs) Schlitten - Lb (kg) : 0.02 (0.044) Führungsschiene - Lb/ft (kg/m) : 0.5 (0.336) : mm (in) Maximale Länge : 700 (27.6x)
