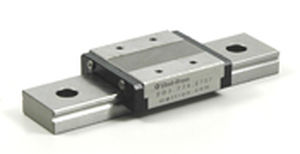

Linearführung mit Kugelumlaufwagen BSG12W-1-110

PräzisionStahlkompakt

Kugelumlaufschienenführungen (BSG-W) Familie: BSG12W Modell: BSG12W-1-110 Preis: $ 165.00 Alle Abmessungen in Millimetern, wenn nicht anders angegeben Der unten angegebene Gesamtweg basiert auf 1 Wagen pro Schiene Abmessungen des Schlittens : mm (in) H : 12 (0.472) B : 30 (1.181) L2 : 39 (1.535) L1 : 35.3 (1.39) W : 4.5 (.177) P1 : 21 (0.827) P2 : 12 (0.472) S1 : M2.6 e1 : 3 (0.118) L3 : 28.4 (1.118) W2 : - S2 : - e2 : - b : 9 (0.354) Tragzahlen : kgf (lbf) Dynamisch C : 230 (507) Statisch Co : 340 (750) Abmessungen der Führungsschiene : mm (in) P : 30 (1.181) H1 : 7.5 (0.295) C : 18 (0.709) B1 : 9 (0.354) B2 : - W1 : 6 (0.236) d x G x h : 3,5 x 6 x 4,5 (.138 x .236 x .177) S3 N Typ : - N : 10 (0.394) Gewicht : kgs (lbs) Schlitten - Lb (kg) : 0.04 (0.088) Führungsschiene - Lb/ft (kg/m) : 0.96 (0.645) : mm (in) Maximale Länge : 1000 (39.37)
