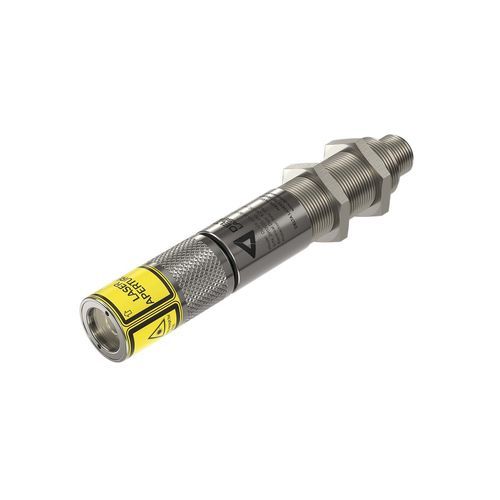

Laserdioden Modul mit kontinuierlicher Welle Delta VXS

CWFestkörperrot

Übersicht
Die Laser der Delta VXS Series sind in einem industriellen Gehäuse aus Edelstahl mit manuell einstellbarem Fokus untergebracht. Sie wurden für die Integration in Bildverarbeitungssysteme, Sensoren und Maschinen entwickelt und bieten wählbare Projektionsprofile (Punkt, Linie, Kreuz) mit schmaler Strahlbreite sowie werkzeuglose Nachstellung nach Änderung der Projektionsdistanz. Verfügbare Wellenlängen: Grün, Rot und IR; optische Ausgangsleistung von 1 mW bis 200 mW. Eingangsspannung: 9–24 V DC. Die Geräte verfügen über IP67-Schutz, vibrationsfeste Mechanik, präzise optische Komponenten und eine Lebensdauer > 20.000 Stunden.

Hauptmerkmale

• Optische Leistung bis zu 200 mW
• Wellenlängen: 505–808 nm (Grün, Rot, IR)
• Edelstahlgehäuse mit IP67-Schutz
• Manueller Fokus, werkzeuglos nachstellbar
• Option elektrisch isoliertes Gehäuse
• Konstante Ausgangsleistung und PWM-Modulation verfügbar
• Erwartete Lebensdauer > 20.000 h; 2 Jahre Garantie
• Projektionsprofile: Punkt, Linie, Kreuz

Technische Daten

• Modellfamilie: Delta VXS Series
• Gehäusematerial: Edelstahl (Option elektrisch isoliert)
• Schutzart: IP67
• Schlagfestigkeitsklasse: IK10
• Projektionsprofile: Punkt / Linie / Kreuz
• Ausgangsleistungsoptionen: 5, 10, 20, 35, 50, 80, 90, 100, 120, 170, 200 mW
• Wellenlängenoptionen: 505, 515, 520, 635, 637, 638, 640, 808 nm
• Laserklassen: Klasse 3A, Klasse 3R
• Fokus: Manuell, werkzeuglos nachstellbar
• Linienprofile: Gauß (90°–110°) und homogen mit Abstrahlwinkeln 20°/30°/45°/60°/90°/110°
• PWM-Modulation: 0V–3,3V/5V/Vin; 5 kHz auf Anfrage
• Eingangsspannung: 9–24 V DC
• Elektrischer Schutz: Verpolungsschutz
• Gehäusegewinde: M18x1 (fein einstellbare Montage); standard- und kundenspezifische Befestigungslösungen verfügbar
• Abmessungen: Ø20 x 146 mm
• Gewicht: 200 g
• Betriebstemperatur: -10 °C bis +60 °C; Lagerung: -40 °C bis +85 °C
• Erwartete Lebensdauer: > 20.000 h
• Garantie: 2 Jahre
