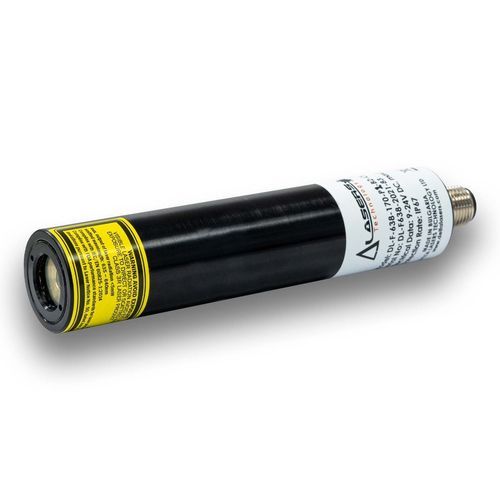

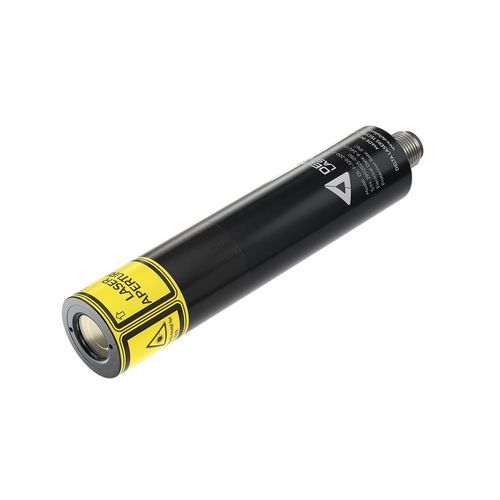

Linien-Positionierungslaser Delta F

blaurotgrün

Produktübersicht
Das Positionierungs-Lasermodul Delta F Series ermöglicht präzise Ausrichtung und zuverlässiges Positionieren für die Teilebearbeitung und industrielle Automatisierung. Erhältlich mit roten, grünen und blauen Dioden, bietet der kompakte Ø25 mm Laserkopf feste Fokusprojektionen als Linie, Kreuz oder Punkt mit optischen Leistungen von 1 mW bis 200 mW. Das Modul arbeitet mit 9–24 V DC und verfügt über ein eloxiertes Aluminium-Gehäuse und eine Aluminium-Halterung für effiziente Wärmeableitung und Dauerbetrieb in anspruchsvollen Umgebungen.

Hauptmerkmale

• Kompaktes Ø25 mm Design, Schutzart IP67
• Elektrisch isoliertes Gehäuse
• Konstante Ausgangsleistung
• Geschätzte Laserdauer: 30.000 h
• 2 Jahre Garantie
• Verfügbare Projektionstypen: Linie, Kreuz, Punkt
• Liniensprofile: homogen oder gaußförmig
• Projektionsecken: 5° bis 110° (homogene Linie)

Produktspezifikationen
Ausgangsleistung Laser: 1 mW – 200 mW (Beispiele: 5, 10, 20, 35, 50, 80, 90, 100, 120, 170, 200 mW)
Wellenlängen: 445 nm, 450 nm, 505 nm, 515 nm, 520 nm, 635 nm, 637 nm, 638 nm (Rot/Grün/Blau)
Laserklasse: 1, 2, 2M, 3R
Technologie: Diodenlaser
Betriebsspannung: 9–24 V DC
Betriebstemperatur: -10° bis +60° C
Lagerungstemperatur: -40° bis +85° C
Elektrischer Schutz: Schutz gegen Polungsumkehr
Schutzart: IP67
Schlagschutz: IK10
Montage: Standard- und kundenspezifische Montage­lösungen verfügbar

Technische Daten
Kopfdurchmesser: Ø25 mm; Abmessungen: Ø25 x 109 mm; Gewicht: 105 g
Fokus: Festfokus
Projektionstypen: Punkt (B1), Linie (B2), Kreuz (B3)
Linsenoptiken: Gaußförmig (CL) 90°–110°; Präzise homogene Linienoptiken (PL) mit Öffnungswinkeln 30°, 45°, 60°, 90°, 110° – geeignet für Machine Vision und Hochgeschwindigkeitsinspektion
Digitale Modulation (PWM): 0V–3,3V/5V/Vin; 5 kHz auf Anfrage verfügbar
Gehäuse: Eloxiertes Aluminiumzylindergehäuse mit Aluminiumhalterung
Garantie: 2 Jahre; Geschätzte Lebensdauer: 30.000 h
