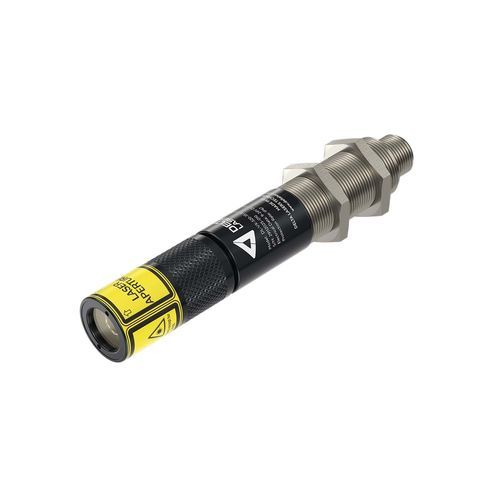

Linien-Positionierungslaser Delta VX

VISfür unterschiedliche Wellenlängenblau

Produktübersicht

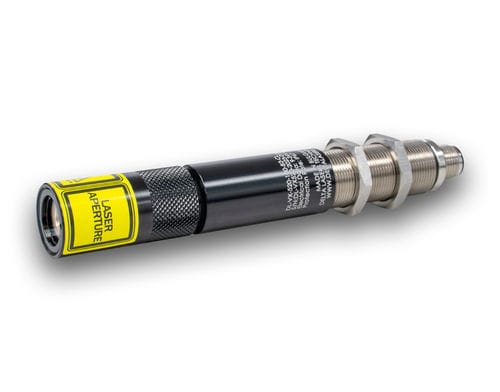

Die Delta VX Series ist ein industrieller, fokussierbarer Positionierungs-Laser für präzise Ausrichtung, Teilebearbeitung und Machine-Vision-Anwendungen. Verfügbar in Violett, Blau, Grün und Rot mit Ausgangsleistungen bis 150 mW. Das kompakte Ø20 mm Gehäuse aus eloxiertem Aluminium besitzt ein M18x1 Montagegewinde für einfache Installation und Feineinstellung. Projektionsmodi: Punkt, gaußsche oder homogene Linie, DOE-Multi-Line-Muster und Kreuzprojektionen. Ausgelegt auf IP67-Schutz und vibrationsfesten Betrieb. Versorgungsspannung: 9–24 V DC.

Wesentliche Merkmale

• Kompaktes Gehäuse Ø20 mm
• Schutzart IP67 (staub- und wasserdicht)
• Elektrisch isoliertes Gehäuse
• Manuelle Fokussierung (auch feste Fokusvarianten verfügbar)
• Konstante Ausgangsleistung
• Typische Lebensdauer >20.000 h
• 2 Jahre Garantie
• Projektionsmodi: Punkt, Linie, Kreuz; unterstützt DOE-Multi-Line-Muster

Produktspezifikationen
Ausgangsleistung Laser: 5 mW, 10 mW, 20 mW, 35 mW, 50 mW, 80 mW, 90 mW, 100 mW, 120 mW, 150 mW
Wellenlängen: 405 nm, 445 nm, 450 nm, 520 nm, 635 nm, 637 nm, 638 nm
Laserklasse: 1, 2, 2M, 3R
Farben: Violett, Blau, Grün, Rot
Technologie: Diodenlaser
Betriebstemperatur: -10 °C bis +60 °C
Lagerungstemperatur: -40 °C bis +85 °C
Eingangsspannung: 9–24 V DC
Elektrischer Schutz: Verpolungsschutz
Projektionsprofile: Punkt (B1), Linie (B2), Kreuz (B3)
Gaußsche Linie: CL 90°–110°
Homogene Linie (Fächerwinkel): 20°, 30°, 45°, 60°, 90°, 110°
Fokus: Manuell (MF) oder Fest (F)
Digitale Modulation (PWM): 0 V–3,3 V/5 V/Vin, 5 kHz (auf Anfrage)
Gehäuse: eloxiertes Aluminium, M18x1 Gewinde
Abmessungen & Gewicht: Ø20 x 146 mm, 100 g
Schutzart: IP67
Schlagfestigkeit: IK10
Montage: M18x1 fein einstellbares Gewinde; Standard- und kundenspezifische Montagelösungen verfügbar

Technische Daten

• Modellfamilie: Delta VX Series
• Gehäusedurchmesser: Ø20 mm
• Gehäusematerial: eloxiertes Aluminium
• Montagegewinde: M18x1 (fein einstellbar)
• Verfügbare Ausgangsleistungen: 5 mW bis 150 mW (mehrere Stufen)
• Verfügbare Wellenlängen: 405, 445, 450, 520, 635, 637, 638 nm
• Projektionstypen: Punkt, Gaußsche Linie, Homogene Linie, Kreuz, DOE-Muster
• Fokus-Optionen: Manuell oder fest
• Modulation: PWM 0 V–3,3 V/5 V/Vin (5 kHz auf Anfrage)
• Betriebstemperaturbereich: -10 °C bis +60 °C
• Lagerungstemperaturbereich: -40 °C bis +85 °C
• Schutzgrad: IP67
• Stoßschutz: IK10
• Abmessungen & Gewicht: Ø20 x 146 mm, 100 g
• Elektrische Eingabe: 9–24 V DC mit Verpolungsschutz
• Typische Lebensdauer: >20.000 h
