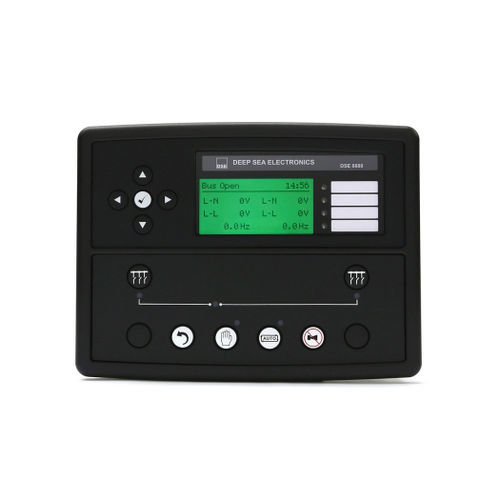

RS485-Kontrollmodul DSE8680

Das DSE8680 ist ein intelligentes Steuermodul für die Steuerung eines Generatorschützes. Das Steuermodul verfügt über eine Technologie, die beim Öffnen und Schließen des Kuppelschalters automatisch die Synchronisierung und die Prüfsynchronisierung über den Schalter mit Hilfe der DSE-Multiset-Kommunikationsverbindung (MSC) verwaltet. Zur Ansicht der UL-Zertifizierung klicken Sie hier. GESAMTGRÖSSE 240 mm x 181 mm x 42 mm (9,4" x 6,8" x 1,6") GRÖSSE DES SCHALTTAFELAUSSCHNITTS 220 mm x 160 mm (8,7" x 6,3") MAXIMALE PLATTENDICKE 8.0 mm (0,3") GEWICHT 0.86 kg PRODUKTVARIANTEN 8680-01 - 8680 Synchronisiergenerator-Busankopplungs-Steuermodul Produkt-Highlights Wesentliche Merkmale Wesentliche Vorteile Zum Anschluss an zwei DSE MSC-Verbindungen (Bus 1 und Bus 2). Bietet hervorragende Systemflexibilität. Automatische Steuerung der DSE MSC-Verbindung. Ermöglicht die Steuerung beim Öffnen oder Schließen des Schalters zur Synchronisierung. Bis zu 2 8680 werden unterstützt, wenn sich ein bis vierzehn 8x60 im System befinden. Dies bietet eine vollständig integrierte, eigenständige Lösung, ohne dass eine externe SPS erforderlich ist. Konfigurierbare Eingänge/Ausgänge (11/8). Bietet mehrere Installationsoptionen. Fernkommunikation (RS232, RS485 x2, Ethernet). Bietet eine sichere und einfache Überwachung außerhalb des Standorts. Alle Anschlüsse sind ständig aktiv. Konfigurierbares Ereignisprotokoll (250). Ermöglicht den Zugriff auf historische Alarme und den Betriebsstatus. Integrierter PLC-Editor. Sorgt dafür, dass zusätzliche Anwendungen leicht in das System integriert werden können. Datenprotokollierung (USB Memory Stick). Liefert aktuelle und historische Statusinformationen. DSE Configuration Suite PC-Software. Bietet eine vollständige, benutzerfreundliche Konfiguration und eine einfach zu bedienende Systemsteuerung und -überwachung auf hohem Niveau.
