Tauch-Ultraschallwandler BBAT-Q50D2

Hochfrequenz

Produktübersicht

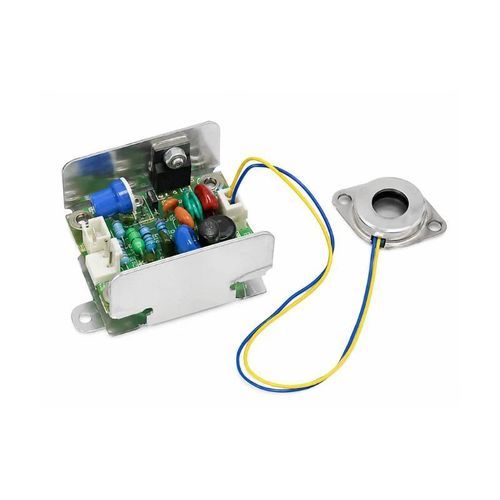

Der BBAT-Q50D2 ist ein ultraschallbasiertes Zerstäubungs‑Transducer, geliefert mit einer abgestimmten Treiber‑PCB. Er arbeitet bei 2,4–2,6 MHz mit einer Nennleistung von 5 W und 12 V DC Eingangsversorgung, erzeugt eine Nebelausgabe >50 mL/h und Tropfengrößen von 2–3 µm. Geeignet zur Integration in Vernebler, Luftbefeuchter und industrielle Zerstäubungssysteme; verschiedene Frequenz-, Leistungs‑ und Spannungsoptionen für OEM‑Anwendungen verfügbar.

Hauptspezifikationen
Modell: BBAT-Q50D2
Nebelausgabe: >50 mL/h
Tropfengröße: 2–3 µm
Betriebsfrequenz: 2,4–2,6 MHz
Nennleistung: 5 W
Eingangsspannung: 12 V DC
Referenz‑Lebensdauer: 15000 h
Betriebswasserstand: 18–28 mm
Temperaturbereich Flüssigkeit: 0–50 °C
Testflüssigkeit: Reines Wasser
Gewicht: 0,08 kg

Produkteigenschaften

• Zerstäubungstransducer mit abgestimmter Treiber‑PCB für einfache Integration
• Feine Tröpfchengenerierung (1–5 µm je nach Konfiguration)
• Niederspannungs‑DC‑Eingangsoptionen (5–48 V) und verschiedene Nennleistungen (2–30 W)
• Beschichtungsoptionen für Trinkwasser, korrosive Flüssigkeiten oder erhöhte Korrosionsbeständigkeit
• Verschiedene Transducer‑ und PCB‑Abmessungen für flexible OEM‑Befestigung
• Unterstützt Leistungsregelung und Niedrigflüssigkeitsschutz

Verfügbare Konfigurationen
BBAT-Q380D4 — 1,7 MHz; 48 V DC; 30 W; Tropfen 4–5 µm; Nebel >380 mL/h; Lebensdauer 3000 h; Wasserstand 30–40 mm
BBAT-Q300D4 — 1,7 MHz; 48 V DC; 23 W; Tropfen 4–5 µm; Nebel >300 mL/h; Lebensdauer 10000 h; Wasserstand 30–40 mm
BBAT-Q250D4 — 1,7 MHz; 36 V DC; 22 W; Tropfen 4–5 µm; Nebel >250 mL/h; Lebensdauer 10000 h; Wasserstand 30–40 mm
BBAT-Q180D3 — 2,4–2,5 MHz; 24 V DC; 15 W; Tropfen 3 µm; Nebel >180 mL/h; Lebensdauer 10000 h; Wasserstand 25–35 mm
BBAT-Q250D3 — 2,0 MHz; 36 V DC; 18 W; Tropfen 3 µm; Nebel >250 mL/h; Lebensdauer 10000 h; Wasserstand 25–35 mm
BBAT-Q150D2 — 2,4–2,6 MHz; 24 V DC; 12 W; Tropfen 2–3 µm; Nebel >150 mL/h; Lebensdauer 10000 h; Wasserstand 25–35 mm
BBAT-Q70D2 — 2,4–2,6 MHz; 12 V DC; 7 W; Tropfen 2–3 µm; Nebel >70 mL/h; Lebensdauer 10000 h; Wasserstand 18–28 mm
BBAT-Q50D2 — 2,4–2,6 MHz; 12 V DC; 5 W; Tropfen 2–3 µm; Nebel >50 mL/h; Lebensdauer 15000 h; Wasserstand 18–28 mm
BBAT-Q30D2 — 2,4–2,6 MHz; 12 V DC; 3 W; Tropfen 2–3 µm; Nebel >30 mL/h; Lebensdauer 20000 h; Wasserstand 18–28 mm
BBAT-Q40D1 — 3,0 MHz; 12 V DC; 5 W; Tropfen 1–2 µm; Nebel >40 mL/h; Lebensdauer 15000 h; Wasserstand 18–28 mm
BBAT-Q25D1 — 3,0 MHz; 12 V DC; 3 W; Tropfen 1–2 µm; Nebel >25 mL/h; Lebensdauer 20000 h; Wasserstand 18–28 mm
BBAT-Q5D1 — 3,0 MHz; 5 V DC; 2 W; Tropfen 1–2 µm; Nebel >5 mL/h; Lebensdauer 20000 h; Wasserstand 18–28 mm

Abmessungen
Zerstäubungstransducer
Φ1: 19 mm
Φ2: 12 mm
H1: 8,7 mm
H2: 2,7 mm
L1: 34 mm
L2: 26 mm
Leitungs­länge L3: 200 mm
Breite W: 23,5 mm

Treiber‑PCB
Höhe H3: 32 mm
Länge L4: 60 mm
Montageabstand L5: 53 mm
Montageabstand L6: 45 mm
Breite W1: 36 mm

Beschichtungsoptionen
Nickelbeschichtung — geeignet für Trinkwasser und Flüssigkeiten mit ähnlichen Eigenschaften
Titanlegierungsbeschichtung — verbesserter Korrosionsschutz für anspruchsvolle Umgebungen
Antikorrosionsbeschichtung — für korrosive oder stark saure Flüssigkeiten; wählen bei pH < 5 nach Verträglichkeitsprüfung

Typische Anwendungen

• Ultraschallvernebler
• Luftbefeuchter und Klimalösungen
• Nebel‑ und Aerosolgeneratoren
• Atomisierungs‑Module zur OEM‑Integration
• Industrielle Zerstäubungssysteme

Installations‑ und Betriebsanforderungen

• Für die Treiber‑PCB einen Zwangsluftkühlungsweg zum Kühlkörper vorsehen
• Transducer vor dem Einschalten mit der PCB verbinden
• Die aktive Fläche während des Betriebs im Kontakt mit der Flüssigkeit halten; Trockenlauf verboten
• Schwimmerschalter für Abschaltung bei niedrigem Flüssigkeitsstand verwenden
• Elektrodenbasierte Füllstandsregler vermeiden, um Elektrolyse‑Schäden an Beschichtungen zu verhindern
• Sicherstellen, dass keine Potentialdifferenz zwischen Transducer‑Oberfläche und Flüssigkeit besteht
• 5,1 kΩ Potentiometer an den VR‑Port der PCB anschließen zur Leistungsregelung (Kurzschluss = volle Leistung; offen = Null)
• Mineralablagerungen (Ca, Na, Mg, Si) regelmäßig von der Transducer‑Oberfläche entfernen

Leistungshinweise
Die tatsächliche Nebelausgabe und Lebensdauer hängen von Eingangsleistung, Betriebsfrequenz, Flüssigkeitseigenschaften und -temperatur, Wasserstand und Systemdesign ab. Die Referenzlebensdauer ist die Betriebszeit bis zum Abfall der Nebelleistung auf 60 % des Anfangswerts bei Dauerbetrieb.

Technische Daten

• Modell: BBAT-Q50D2
• Nebelausgabe: >50 mL/h
• Tropfengröße: 2–3 µm
• Frequenz: 2,4–2,6 MHz
• Nennleistung: 5 W
• Eingangsspannung: 12 V DC
• Referenz‑Lebensdauer: 15000 h
• Betriebswasserstand: 18–28 mm
• Temperaturbereich Flüssigkeit: 0–50 °C
• Testflüssigkeit: Reines Wasser
• Gewicht: 0,08 kg
• Transducer‑Abmessungen: Φ1 19 mm; Φ2 12 mm; H1 8,7 mm; H2 2,7 mm; L1 34 mm; L2 26 mm; Leitungs­länge 200 mm; Breite 23,5 mm
• Treiber‑PCB Maße: Höhe 32 mm; Länge 60 mm; Montageabstände 53 mm und 45 mm; Breite 36 mm
