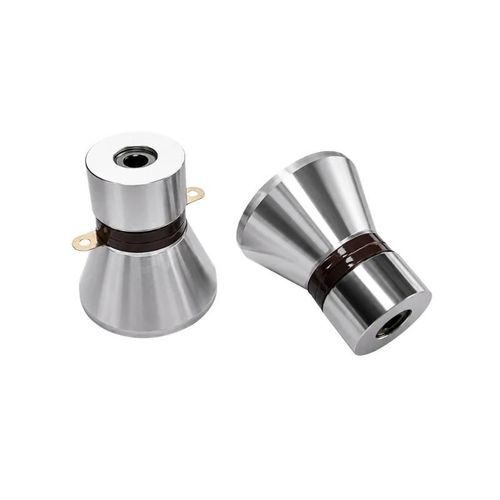

Platten-Ultraschallwandler BBCL-40KP100

piezoelektrischakustischTauch

Produktübersicht
Der BBCL-40KP100 ist ein piezoelektrischer Ultraschall-Transducer für industrielle Ultraschall-Reinigungsanlagen. Mit einer Nennfrequenz von 40 kHz und einer Nennleistung von 100 W wandelt er hochfrequente elektrische Energie des Ultraschallgenerators in mechanische Schwingungen um; die dadurch erzeugte Kavitation, der akustische Strömungseffekt und der Strahlungsdruck im Reinigungsmedium lösen Verunreinigungen und verbessern die Reinigungsleistung. Die Produktfamilie umfasst Nennfrequenzen von 20, 25, 28, 40, 54 und 80 kHz sowie Nennleistungen von 35 bis 120 W.

Hauptspezifikationen
Parameter | Wert
Modell | BBCL-40KP100
Nennfrequenz | 40 kHz
Resonanzfrequenz | 40 ± 0,5 kHz
Statische Kapazität | 7800 pF ±10%
Resonanzimpedanz | ≤25 Ω
Nennleistung | 100 W
Strahlungsflächen-Durchmesser | 52 mm
Höhe | 48 mm

Produktmerkmale

• Entwickelt für industrielle Ultraschall-Reinigungsanlagen
• Piezoelektrische Keramik-Transduktionsstruktur
• Kompatibel mit Ultraschallgeneratoren (Frequenzabstimmung erforderlich)
• Mehrere Frequenz- und Leistungskonfigurationen verfügbar
• Verschiedene Strahlungsflächendurchmesser und Höhen für die Integration in Becken oder Module
• Geeignet zur Integration in Reinigungsbecken und automatisierte Reinigungssysteme

Verfügbare Konfigurationen
Modell | Resonanzfrequenz | Statische Kapazität | Resonanzimpedanz | Nennleistung | Strahlungsflächen-Durchmesser | Höhe
BBCL-20KP120 | 20 ± 0,5 kHz | 9000 pF ±10% | ≤25 Ω | 120 W | 68 mm | 46 mm
BBCL-20KP100 | 20 ± 0,5 kHz | 5000 pF ±10% | ≤25 Ω | 100 W | 68 mm | 94 mm
BBCL-25KP60 | 25 ± 0,5 kHz | 4800 pF ±10% | ≤25 Ω | 60 W | 59 mm | 80 mm
BBCL-28KP120 | 28 ± 0,5 kHz | 7000 pF ±10% | ≤25 Ω | 120 W | 68 mm | 66 mm
BBCL-28KP100 | 28 ± 0,5 kHz | 5000 oder 7800 pF ±10% | ≤25 Ω | 100 W | 68 mm | 66 mm
BBCL-28KP60 | 28 ± 0,5 kHz | 3500 oder 4800 pF ±10% | ≤25 Ω | 60 W | 59 mm | 68 mm
BBCL-28KP50 | 28 ± 0,5 kHz | 4000 pF ±10% | ≤25 Ω | 50 W | 45 mm | 82 mm
BBCL-40KP100 | 40 ± 0,5 kHz | 7800 pF ±10% | ≤25 Ω | 100 W | 52 mm | 48 mm
BBCL-40KP60 | 40 ± 0,5 kHz | 3500 oder 4800 pF ±10% | ≤25 Ω | 60 W | 45 mm | 50 mm
BBCL-40KP50 | 40 ± 0,5 kHz | 4000 pF ±10% | ≤25 Ω | 50 W | 45 mm | 55 mm
BBCL-54KP35 | 54 ± 0,5 kHz | 3200 pF ±10% | ≤25 Ω | 35 W | 38 mm | 36 mm
BBCL-80KP60 | 80 ± 0,5 kHz | 4800 pF ±10% | ≤25 Ω | 60 W | 40 mm | 60 mm

Typische Anwendungen

• Ultraschallreinigung von Industrieteilen und Baugruppen
• Reinigung von Metallteilen, Verbindungselementen und Beschlägen
• Reinigung von elektronischen und Präzisionsbauteilen
• Integration in Ultraschall-Reinigungsbecken und -Module
• Automatisierte Reinigungssysteme für Produktionslinien

Auswahlkriterien
Stellen Sie sicher, dass die Transducerfrequenz mit der des Ultraschallgenerators übereinstimmt. Bestätigen Sie die zu reinigenden Teile, die Abmessungen des Beckens, die erforderliche Leistung, die Anzahl und Position der Transducer, die Montagelösung und den verfügbaren Einbauraum vor der endgültigen Auswahl.

Technische Daten

• Modell: BBCL-40KP100
• Nennfrequenz: 40 kHz
• Resonanzfrequenz: 40 ± 0,5 kHz
• Statische Kapazität: 7800 pF ±10%
• Resonanzimpedanz: ≤25 Ω
• Nennleistung: 100 W
• Strahlungsflächen-Durchmesser: 52 mm
• Höhe: 48 mm
• Produktfamilienfrequenzen: 20, 25, 28, 40, 54, 80 kHz
• Nennleistungsbereich der Familie: 35 bis 120 W
