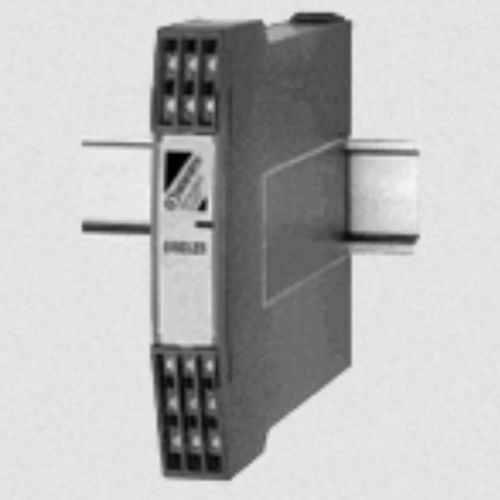

Signalaufbereiter / 4-20 mA DSCL23-02

isoliertschleifengespeistmit DC Stromzufuhr

Jeder schleifengespeiste Isolator DSCL23 bietet Schutz für 1 oder 2 Kanäle für analoge Signale, indem er seinen Eingang vom Ausgang für jedes DC-Prozesssignal im Bereich von 4-20 mA elektrisch isoliert. Der DSCL23 speist den Feldtransmitter mit isolierter DC-Spannung und liefert ein vollständig isoliertes 4-20mA-Analogsignal. Das Eingangssignal wird durch eine firmeneigene DC-Zerhackerschaltung zerhackt, die Isolierung erfolgt durch Transformatorenkopplung, eine firmeneigene Technik unterdrückt die Übertragung von Gleichtaktspitzen oder -stößen, und das Ausgangssignal von der Sekundärseite des Transformators wird zum ursprünglichen Eingangssignal rekonstruiert. Merkmale Speist DC-Strom an 4 bis 20mA-Transmitter, isoliert Schleife Vereinfachte Verdrahtung für schnelle Installation und Signalschutz DIN-Schienen- oder Panel-Montage möglich Schmales DIN-Gehäuse, Montage von bis zu 27 Geräten in einem 19"-Rack Keine Neukalibrierung oder Wartung erforderlich 2300Vrms Transformator-Isolierung Verhindert Masseschleifenprobleme Verhindert die Übertragung von Störspannungen und Strömen Hohe Genauigkeit über den gesamten Messbereich CE-konform
