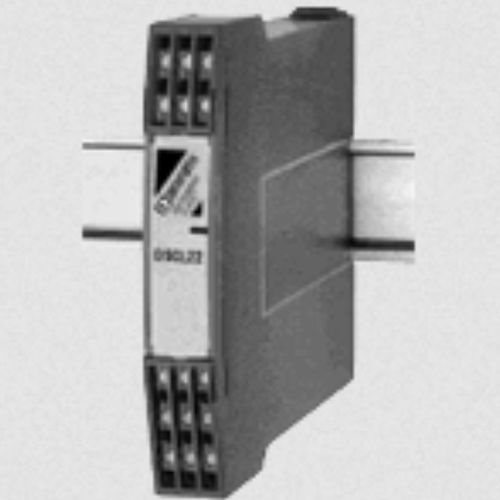

Analoger Signalaufbereiter DSCL22-21

schleifengespeisteinbaufähigfür DIN-Schiene

Jeder schleifengespeiste Isolator DSCL22 bietet 1, 2 oder 3 Kanäle zum Schutz analoger Signale, indem er seinen Eingang vom Ausgang für jedes DC-Prozesssignal im Bereich von 0-20mA (oder 4-20mA) elektrisch isoliert. Der DSCL22 arbeitet passiv und bezieht seine Leistung aus dem übertragenen Signal. Das Eingangssignal wird durch eine firmeneigene DC-Chopper-Schaltung zerhackt, die Isolierung erfolgt durch Transformatorenkopplung, eine firmeneigene Technik unterdrückt die Übertragung von Gleichtaktspitzen oder -stößen, und das Ausgangssignal von der Sekundärseite des Transformators wird zum ursprünglichen Eingangssignal rekonstruiert. Wenn ein Eingang zu zwei isolierten Ausgängen gewünscht ist, können mehrere Kanaleinheiten als Splitter konfiguriert werden (siehe Abbildung 2). Merkmale Keine Stromversorgung erforderlich, Signalversorgung über 0-20mA (oder 4-20mA) Eingang Vereinfachte Verdrahtung für schnelle Installation DIN-Schienen- oder Panel-Montage möglich Schmales DIN-Gehäuse, Montage von bis zu 27 Geräten in einem 19"-Rack Keine Neukalibrierung oder Wartung erforderlich Bis zu 4000Vrms Transformator-Isolierung Verhindert Masseschleifenprobleme Verhindert die Übertragung von Störspannungen und Strömen Hohe Genauigkeit über den gesamten Messbereich CE-konform
