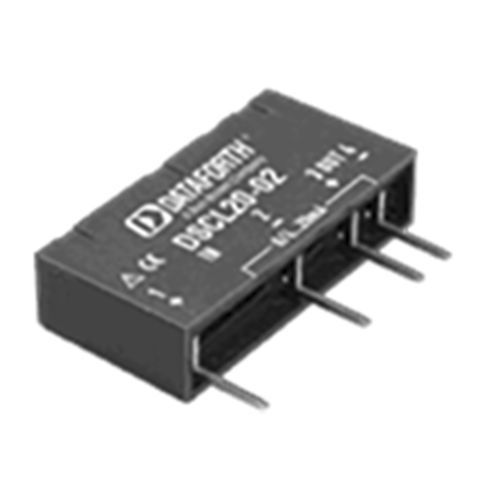

Schleifengespeister Signal-Isolator DSCL20-02

Strom

Jeder schleifengespeiste Isolator DSCL20 bietet einen einkanaligen Analogsignalschutz, indem er seinen Eingang vom Ausgang für jedes DC-Prozesssignal im Bereich von 0-20mA (oder 4-20mA) elektrisch isoliert. Der DSCL20 arbeitet passiv und bezieht seine Leistung aus dem übertragenen Signal. Das Eingangssignal wird durch eine firmeneigene DC-Chopper-Schaltung zerhackt, die Isolierung erfolgt durch Transformatorenkopplung, eine firmeneigene Technik unterdrückt die Übertragung von Gleichtaktspitzen oder -stößen, und das Ausgangssignal von der Sekundärseite des Transformators wird zum ursprünglichen Eingangssignal rekonstruiert. Merkmale Vereinfachte Verdrahtung, einfach zu installierendes Plug-In-Zubehör Kleines modulares OEM-Gehäuse, ideal für die PCB-Montage E/A-Gehäuse für vertikale oder horizontale Montage 500Vrms Transformator-Isolierung Verhindert Masseschleifenprobleme Verhindert die Übertragung von Störspannungen und Strömen Hohe Genauigkeit über den gesamten Messbereich CE-konform
