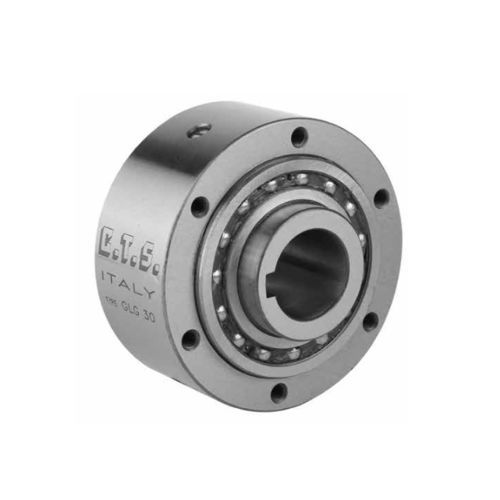

Nocken-Freilauf GLG

mit InnenlagerVorschub-SchaltRücklaufsperre

Freiläufe der Baureihe GLG eignen sich besonders für Anwendungen, die einen langen Leerlauf bei hohen Drehzahlen erfordern. Sie haben den gleichen Körper wie die GL-Serie, sind jedoch innen mit einem Käfig aus der GP-Serie ausgestattet, der das Lösen der Kontaktkörper im Leerlauf ermöglicht, um den Verschleiß zu reduzieren. Verwendet werden Flansche der Baureihe GL, Abmessungen siehe Seiten 32 bis 37. Die Modelle mit Loch 70 und 80 werden hergestellt, indem nur der Innenring des GLG60 / GL2G60 modifiziert wird, sodass sie die gleichen Flanschtypen montieren. Die Drehmomente werden von der Welle über die Passfeder auf den Innenring und über Schrauben vom Außenring auf das Außenteil übertragen. Die Toleranzen für die Welle müssen h6, die für das Abtriebsteil H7 betragen. Die Fettschmierung mit Labyrinthdichtung ermöglicht es, die Wärmeentwicklung durch das Spritzen des Öls und das Gleiten der Dichtringe deutlich zu reduzieren.
