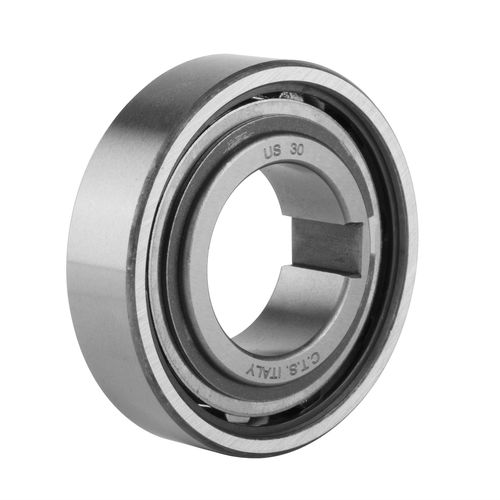

Rollenfreilauf US series

ohne InnenlagerVorschub-SchaltRücklaufsperre

Freiläufe der US-Serie sind nicht selbstzentrierend. Es ist daher erforderlich, neben dem Freilauf ein oder zwei Lager anzuordnen, damit der Außenring mittig zum Innenring rotiert Die US haben die gleichen Abmessungen wie Kugellager der Serie 62. Die Drehmomente werden von der Welle auf übertragen des Innenrings mit der Passfeder und vom Außenring zum Gehäuse aufgrund des Übermaßes, das durch die Toleranz r6 des Außendurchmessers erzeugt wird. Die Toleranzen für die Welle müssen h6 oder j7, die für das Gehäuse H7 oder J6 sein . Vor dem Start müssen die Freiläufe gemäß den Empfehlungen auf Seite geschmiert werden. 12 mit geeigneten Schmiermitteln. Eine Ölschmierung ist unbedingt erforderlich, wenn im Leerlauf eine hohe Drehzahl erreicht wird.
