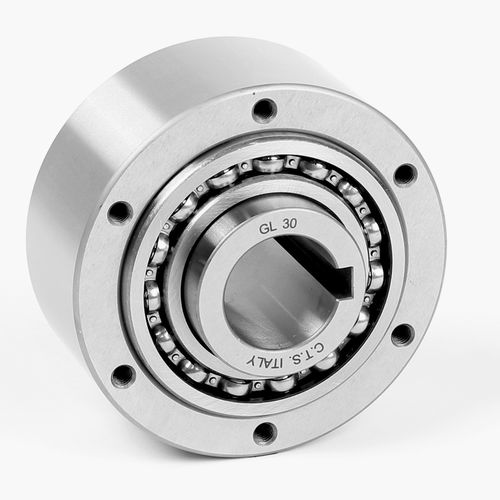

Rollenfreilauf GL series

mit InnenlagerVorschub-SchaltRücklaufsperre

Die Freiläufe der GL-Serie sind mit Kugellagern der Serie 160 ausgestattet, die zur Zentrierung des Innenrings mit dem Außenring dienen.Die Drehmomente werden mittels der Passfeder von der Welle auf den Innenring übertragen und von der Außenring mit Schrauben am Außenteil befestigen. Die Toleranz der Welle muss h6 oder j6 betragen, die der Passfeder des Außenrings H7. Die Schmierung der Freiläufe, die entweder mit Fett oder Öl erfolgen kann, muss vor der Inbetriebnahme gemäß den Angaben auf Seite durchgeführt werden. 12. Jedem Freilauf liegen zwei Papierdichtungen bei, die unbedingt zwischen Außenring und Flansche eingelegt werden müssen. Fehlen sie, kann der Freilauf schwer beschädigt werden.
