Übersicht

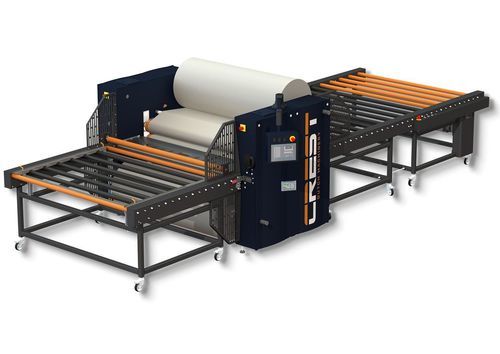

Die Crest LFC-1700 ist eine kontinuierliche Kaschiermaschine mit integriertem traversierendem Fly Cutter, entwickelt für industrielle Produktionslinien. Sie führt On-the-Fly-Querschnitte durch, während das Material weiterläuft, und ermöglicht so unterbrechungsfreie Roll-to-Sheet- und Sheet-to-Sheet-Kaschierungen mit minimaler Bedienereingriffe.

Highlights

• On-the-Fly-Schnitt mit traversierendem Fly Cutter für Non-Stop-Produktion
• Unterstützt Ein- und Beidseitige Kaschierung (Roll-to-Sheet und Sheet-to-Sheet)
• Intelligente PLC-Steuerung mit 9" HMI und Rezeptverwaltung
• Angetriebene, niederwiderstandsarme Rollentische für schwere Platten
• Heißkaschierung bis 180 °C und Kaltkaschierung mit PSA und Nip-Druckregelung
• Optimiert zum Schutz empfindlicher Kerne gegen Kompression oder Verformung

Materialien & Anwendungen

• Polyurethan (PU) Schaum und andere flexible Schaumarten (Rollen und Bogen)
• Holzbögen, MDF, Sandwich- und Verbundplatten
• Thermische Kaschierfolien, Hotmelt-Klebstoffe, druckempfindliche Folien (PSA), technische Gelege und Vliesstoffe

Kapazitäten

• Maximale Verarbeitungsbreite: 1700 mm
• Typische Schaummaterialstärken auf Rollen: 10–30 mm
• Lose Bogenstärken: typ. 10–150 mm (andere Abschnitte nennen bis zu 50 mm für spezielle Konfigurationen)
• Heißkaschierung: bis 180 °C
• Arbeitsmodi: Roll-to-Sheet und Sheet-to-Sheet; ein- und beidseitige Kaschierung

Automatisierung & Integration
PLC-Architektur zur Linienintegration, Rezeptabruf und automatischer Chargenzählung. Optionen: automatische Bogenanleger im Einlauf und automatisierte Pick-and-Place-Auslauf-Einheiten für einen vollständig automatisierten Kaschierprozess mit geringem Bedienaufwand.

Schnitt & Workflow
Der traversierende Fly Cutter synchronisiert sich mit der Produktionsgeschwindigkeit, um Querschnitte während des Materialvorschubs auszuführen, wodurch Start-Stopp-Zyklen entfallen, Durchsatzverluste vermieden und empfindliche Materialien nicht verformt werden.

Besonders geeignet für

• Kontinuierliche Produktion kaschierter Bogen in industriellen Mengen
• Verarbeitung von PU-Schaum (Rollen und Bogen), Holz, MDF und Verbundplatten bis 1700 mm
• Anwendungen mit Heißkaschierung oder Kaltkaschierung mit PSA und präziser Nip-Steuerung
• Linien mit Anspruch auf vollständige Automatisierung und optionalen Zuführ-/Ausgabesystemen

Verarbeitbare Materialien

• Polyurethan-Schaum und andere flexible Schäume
• Holzbogen, MDF und Plattenwerkstoffe
• Verbundplatten und Sandwichstrukturen
• Thermische Kaschierfolien, Hotmelt-Klebstoffe und PSA-Folien
• Dekorative Laminaten, technische Gelege und Vliesstoffe

FAQ (Auszug)
Was ist On-the-Fly-Schneiden?
On-the-Fly-Schneiden nutzt einen traversierenden Querschneider, der synchron zur Linie bewegt wird, um Bogen zu trennen, während die Produktion weiterläuft, wodurch Rückstau und Verformung vermieden werden.

Welche Materialien kann die LFC-1700 verarbeiten?
Flexible Kerne und starre Substrate bis 1700 mm Breite: PU-Schaum (Rollen 10–30 mm; Bogen 10–150 mm mit einzelnen Hinweisen bis 50 mm), Holz, MDF, Sandwich- und Verbundplatten; unterstützt thermische Folien, Hotmelt und PSA.

Wie funktioniert die Non-Stop-Produktion?
Durch synchronisierte Antriebe, hochgriffige doppelt angetriebene Laminierrollen, angetriebene Einlauf-/Auslauftische und einen traversierenden Fly Cutter, der innerhalb konfigurierter Längen schneidet, ohne die Linie zu stoppen.

Ist die Maschine anpassbar?
Ja — Einlauf-/Auslauf-Tabellenlängen, Messerkonfigurationen und PLC-Schnittstellen können projektspezifisch angepasst werden.

Garantie
5 Jahre Garantie bei Abschluss eines Servicevertrags.

Technische Spezifikationen

• Modell: LFC-1700
• Hersteller: Crest
• Maximale Verarbeitungsbreite: 1700 mm
• Schaumstoffdicken (Rollen): typ. 10–30 mm
• Schaumstoffdicken (Bögen): typ. 10–150 mm (teilweise bis 50 mm angegeben)
• Heißkaschierung: bis 180 °C
• Schnitttechnik: traversierender Fly Cutter synchronisiert mit Liniengeschwindigkeit
• Steuerung: intelligente PLC mit 9" HMI und Rezeptverwaltung
• Antrieb/Tische: hochgriffige doppelt angetriebene Laminierrollen; vollständig angetriebener Einlauf; angetriebene Rollentische mit geringem Widerstand
• Workflow: Roll-to-Sheet, Sheet-to-Sheet, ein- & beidseitige Kaschierung
• Optionen: automatischer Bogenanleger (Einlauf), automatisierte Pick-and-Place-Einheit (Auslauf), konfigurierbare Messer
• Garantie: 5 Jahre (bei Servicevertrag)
