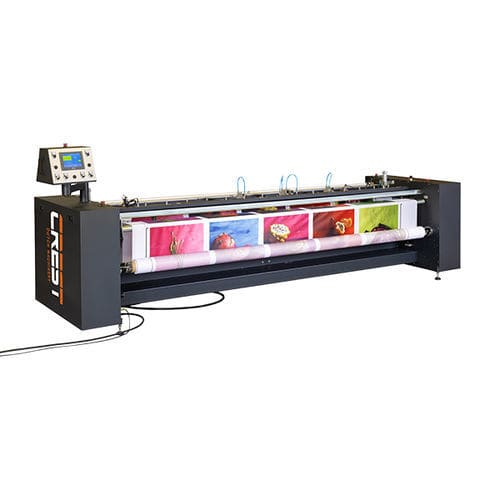

Mehrfachrollen-Planoausleger ES 1600

für die Druckindustriefür Papier

Übersicht
Der Crest Roll Sheet Cutter (RSC) wandelt flexible Masterrollen in präzise zugeschnittene Bahnen oder schmalere Rollen für Beschilderung, Display- und Konvertier-Anwendungen um. Verfügbare Arbeitsbreiten: 1600 mm und 3200 mm. Verarbeitet Papier, Folien, Vinyl, technische Textilien, PVC, Polycarbonate, Teppich und dünne Schäume. Automatische Bahnspannungsregelung mit mechanischem Tänzer sorgt für faltenfreie, spannungsstabile Verarbeitung. PLC-gesteuerter Workflow mit drehbarem Farb-Touchscreen. Modulares Design unterstützt Cold crush-slitting und optionale pneumatisch gesteuerte beheizte Messer.

Hauptfunktionen

• Kombinierte Längsteilung (Slitting) und hochfestes Scherkreuzschnitt-System in einem Durchgang.
• Robuste Cold crush-slitting Messer für Längsschnitte.
• Hochgeschwindigkeits-Scherkreuzschnitt für programmierbare Bogenlängen; optische Markenerkennung für bedruckte Medien.
• Optionale pneumatisch gesteuerte beheizte Messer für Randversiegelung bei Textilien.

Typische Anwendungen

• Umwandlung von industriellen Masterrollen in perfekt quadratische, versandfertige Bahnen in programmierbaren Längen.
• Schnitt auf Druckmarken für Beschilderung und Großformatdruck mittels fortschrittlicher optischer Registrierungssensoren.
• Vollbreiten-Trennung roll-to-sheet ohne Slitting für hohe Durchsatzraten (Querschneidezyklus ~4 Sekunden möglich).

Modulare Konfiguration & Effizienz
Robuster Industriechassis für hohe Verfügbarkeit. Modulares Engineering ermöglicht schnelle Umrüstungen zwischen kalten und beheizten Schneidoptionen, Doppel-/Twin-Aufwickelwellen und konfigurierbaren Abfallabsaugungen. Das automatisierte Tänzerrad eliminiert Bahnreibung für konsistentes Tracking und gleichbleibende Qualität bei Transportgeschwindigkeiten bis zu 15 m/min.

Besonders geeignet für

• Hochvolumige Beschilderungs-, Grafik- und Display-Konverter.
• Druckveredler, die präzise automatisierte Workflows und Schnitt-auf-Marke Genauigkeit benötigen.
• Wide-Format und Super-Wide Konvertierung bis 3200 mm.
• Simultanes Multi-Lane Slitting, Kantenbeschnitt und Querschneiden.
• Technische Textilien und Gewebe, die optionale beheizte Kantenversiegelung gegen Ausfransen erfordern.

Warum er intelligent und präzise schneidet

• Integrierte Slitting- und Scherquerschneide-Architektur für programmierbare, wiederholbare Bahnlängen mit mikro-einstellbarer Schrägstellung (+/-5 mm) für exakte Rechtwinkligkeit.
• Fortschrittliche optische Sensorik scannt Druckmarken und passt Querschnitte dynamisch an, um Abfallmatrix zwischen Motiven zu entfernen.
• Automatische Bahnspannungsregelung mit mechanischem Tänzer für spannungsfreie, faltenfreie Verarbeitung; PLC-Steuerung und drehbares Touchpanel für den Bediener.

Geeignete Materialien

• Papier
• Bedruckte Medien
• Gewebe und technische Textilien
• Folien und Verpackungsfilme
• Selbstklebendes Vinyl
• PVC-Film
• Polycarbonate und starre Kunststofffolien
• Teppich
• Dünne/kompressible Schäume

Wann Sie den Roll Sheet Cutter wählen sollten

• Wenn Sie komplexe Rollenmaterialien in fertige, quadratische Bahnen oder schmalere Rollen über verschiedene Substrate konvertieren müssen.
• Wenn kombinierte Längsteiligung und Querschneiden in einem Durchgang erforderlich sind.
• Wenn spannungsfreie Materialführung für empfindliche oder elastische Medien erforderlich ist.
• Wenn Schnitte präzise an Druckmarken ausgerichtet werden müssen.
• Wenn Sie mit Standard- oder Super-Wide-Formaten bis 3200 mm arbeiten und modulare Aufwickeloptionen benötigen.
• Wenn eine spezielle beheizte Kantenversiegelung für Textilien erforderlich ist.

Häufige Details

• Arbeitsbreiten: 1600 mm und 3200 mm.
• Querschneidezyklus: ca. 4 Sekunden (Hochgeschwindigkeitskonfiguration).
• Maximale Transportgeschwindigkeit: bis zu 15 m/min (konfigurationsabhängig).
• Skew-Einstellung: mikro-einstellbar +/-5 mm für Rechtwinkligkeit.
• Option beheizte Schneidsysteme: pneumatisch gesteuerte beheizte Messer.
• Aufwicklung: dual/twin Aufwickelwellen für roll-to-roll und Multi-Lane.
• Abwickelkapazität (optional): bis zu 80 kg.
• Garantie: 5 Jahre verfügbar mit Servicevertrag.

Technische Daten

• Produktname / Modell: Roll Sheet Cutter (RSC)
• Hersteller / Marke: Crest
• Arbeitsbreiten: 1600 mm und 3200 mm
• Schneidsysteme: cold crush-slitting Messer; Hochgeschwindigkeits-Scherquerschneider; optionale pneumatisch beheizte Messer
• Registrierung: fortschrittliche optische Markensensorik
• Web-Steuerung: automatische Bahnspannungsregelung mit mechanischem Tänzer
• Bedienoberfläche: PLC-gesteuert, drehbares Farb-Touchscreen
• Zykluszeit / Geschwindigkeit: Querschneidezyklus ~4 s; Transportgeschwindigkeiten bis 15 m/min
• Skew-Einstellung: +/-5 mm mikro-einstellbar
• Aufwicklung: dual/twin Aufwickelwellen
• Abwickelkapazität (optional): bis zu 80 kg
• Unterstützte Konfigurationen: roll-to-sheet, roll-to-roll, Multi-Lane Slitting mit Kantenbearbeitung
• Abfallmanagement: dediziertes Abfachextraktionslayout (Option)
• Garantie: 5 Jahre verfügbar mit Servicevertrag
