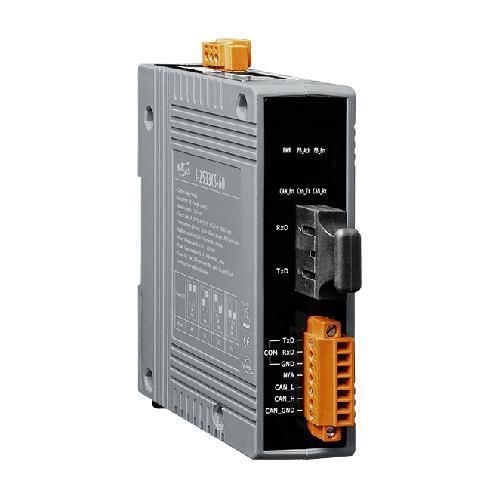

Optischer elektrischer Wandler I-2533CS-60

KommunikationLWLCAN-Bus

Übersicht
Der I-2533CS-60 ist eine lokale CAN-auf-Glasfaser-Brücke, die elektrische CAN-Bussignale in Übertragung über Singlemode-Faser konvertiert. Er bietet galvanische Trennung und vergrößert die physische Trennung zwischen CAN-Segmenten, sodass zwei CAN-Netzwerke über lange Strecken zuverlässig verbunden werden können und unterschiedliche CAN-Bitrate auf beiden Seiten möglich sind.

Wesentliche Punkte

• Erweitert die CAN-Bus-Reichweite bis zu 60 km über SC Singlemode-Faser, unabhängig von der CAN-Bitrate.
• Galvanische Trennung verhindert, dass Busfehler eines Netzwerks das andere beeinflussen.
• Ermöglicht die Kommunikation zwischen CAN-Netzen mit unterschiedlichen Bitraten für flexible Integration.

Funktionen

• SC-Stecker, Singlemode-Faser, 100Base-FX Faser-Schnittstelle.
• Maximale Übertragungsdistanz: bis zu 60 km.
• CAN-Transceiver: NXP TJA1042; unterstützt CAN 2.0A und CAN 2.0B.
• Isolierung: 2500 Vrms auf der CAN-Seite.
• Drehschalter zur Auswahl der CAN-Bitrate und Unterstützung benutzerdefinierter Raten.
• Integrierter schaltbarer 120 Ω Abschlusswiderstand.
• Faserbrucherkennung und Diagnoseanzeigen.
• Hilfsprogramm zur Konfiguration von CAN-Nachrichtenfiltern.
• Abnehmbarer Klemmblock für einfache Tragschienenmontage (DIN-Schiene).
• CAN-Ports mit gleicher Gruppen-ID können miteinander kommunizieren.

Technische Daten

• Modell: I-2533CS-60 Serie.
• Funktion: Lokale CAN-auf-Glasfaser-Brücke (elektrisches CAN ⇄ Singlemode-Glasfaser).
• Stecker/ Fasertyp: SC, Singlemode, 100Base-FX.
• Maximale Faserübertragungsdistanz: bis zu 60 km.
• CAN-Transceiver: NXP TJA1042.
• Unterstützte CAN-Standards: CAN 2.0A, CAN 2.0B, ISO 11898-2 konform.
• Isolierung: 2500 Vrms auf der CAN-Seite.
• Bitraten-Konfiguration: Drehschalter; unterstützt benutzerdefinierte Raten und unterschiedliche Raten zwischen Netzwerken.
• Abschluss: integrierter schaltbarer 120 Ω Abschlusswiderstand.
• Montage: abnehmbarer Klemmblock zur DIN-Schienenmontage.
• Diagnose/Werkzeuge: Faserbrucherkennung; Hilfsprogramm zur Konfiguration von CAN-Nachrichtenfiltern.
• Netzwerkverhalten: isoliert Busfehler zwischen Netzwerken; ermöglicht Kommunikation bei unterschiedlichen Bitraten.
