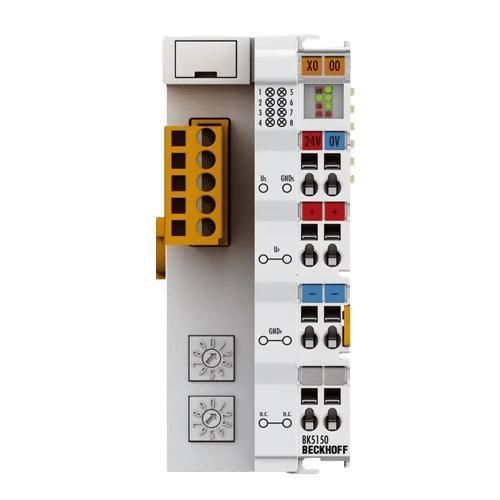

Klemmenblock auf DIN-Schiene BK5150

für E/A Modulkompakt

Produktbeschreibung
Der Bus-Koppler BK5150 für die COMPACT-Controller CANopen erweitert das Beckhoff Bus-Terminal-System um ein kosteneffizientes Modul im kompakten Gehäuse. Er unterstützt bis zu 64 Bus-Terminals; mit der K‑Bus-Erweiterungsschnittstelle (KL9020 und KL9050) sind bis zu 255 Bus-Terminals anschließbar. Der Koppler bietet automatische Baudratenerkennung bis 1 Mbaud und zwei Adresswahlschalter. Ein 5‑poliger Offener-Steckverbinder für die Feldbusverbindung wird mitgeliefert; optional kann der ZS1052-3000-Stecker mit integriertem Abschlusswiderstand angeschlossen werden.

Eigenschaften

• Unterstützt 64 Bus-Terminals (bis zu 255 mit KL9020 / KL9050)
• Digitale I/O-Kapazität: bis zu 960 Signale
• Analoge I/O-Kapazität: bis zu 60 Signale
• PDOs (CANopen): 16 Rx / 16 Tx
• CANopen-Funktionen: life/node guarding, heartbeat, emergency object, Objekt-Mapping, store/restore
• Automatische Baudratenerkennung bis 1 Mbaud
• Adresszuweisung über zwei Wahlschalter
• Busanschluss: 5‑poliger offener Steckverbinder (Stecker enthalten)
• Optionaler Steckverbinder: ZS1052-3000 mit integriertem Abschlusswiderstand
• Konfiguration über KS2000-Software oder über den Controller

Technische Daten

• Modell: BK5150
• Busprotokoll: CANopen
• Kompatibilität: Beckhoff Bus-Terminal-System (COMPACT-Controller CANopen)
• Unterstützte Bus-Terminals: 64 (bis zu 255 mit KL9020 / KL9050)
• Digitale I/O: bis zu 960 Ein-/Ausgänge
• Analoge I/O: bis zu 60 Ein-/Ausgänge
• PDOs: 16 Rx / 16 Tx
• Baudrate: automatische Erkennung bis 1 Mbaud
• Konnektivität: 5‑poliger offener Steckverbinder (Stecker enthalten); optionaler ZS1052-3000 Abschlussstecker
• Konfiguration: KS2000-Software oder über Controller
