Druckprüfstand TEHCM

TemperaturDrehmomentDrehzahl

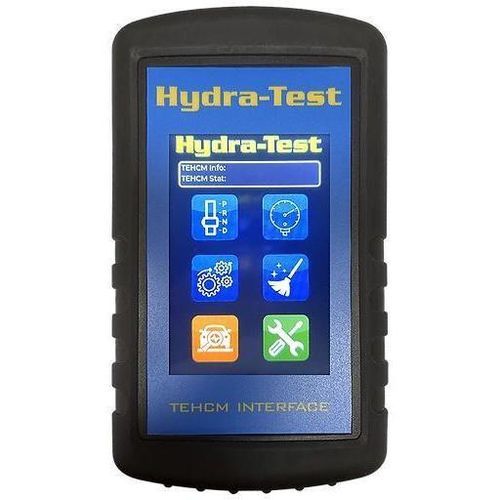

Übersicht Das HT-TEHCM von Hydra-Test ist ein handgeführtes TEHCM-Getriebe-Interface für Prüfstand-, Ventilgehäuse- und Dynamometertests. Es ermöglicht die Überprüfung der mechanischen Funktion, der Sensorrückmeldungen und der Schaltsteuerung und lässt sich über analoge Ausgänge in vorhandene Prüfstand- oder VBT-Controller integrieren. Das Touchscreen-Display und die firmware-upgradefähige Architektur vereinfachen Einrichtung und Updates.

Unterstützte TEHCM-Einheiten

• GM 6L-Familie (unterstützt)
• GM 6T-Familie (Unterstützung geplant)
• Chrysler 8HP-Familie (in Entwicklung)

Hauptfunktionen

• TEHCM-Module mit Strom versorgen und auf dem Prüfstand prüfen, um elektrische Fehler zu identifizieren.
• Schaltprüfungen im Ventilgehäusemodus auf VBT-Maschinen durchführen: Gänge sequenzieren, Leitungsdruck ändern, TCC anlegen/lösen.
• Komplette Schaltprüfungen am Dynamometer durchführen: Gänge sequenzieren, Leitungsdruck regeln und TCC steuern.
• Interne Sensorfunktionen und Rückmeldungen überwachen (Range-Sensor, Temperatur, Geschwindigkeitssensoren, Druckschalter).
• Aktive oder gespeicherte DTC-Codes lesen, anzeigen und löschen.
• Leere TEHCMs mit Dynamometertestkalibrierungen flashen und Einheiten auf einen Re-Green-Zustand zurücksetzen.
• An analoge Ausgänge von VBT- oder Dynamometer-Controllern anschließen, um die Sequenzierung extern zu steuern.

Technische Daten

• Modell: HT-TEHCM
• Marke: Hydra-Test
• Stromversorgung: 12 V DC
• Handheld-Interface mit Touchscreen-Display.
• Entwickelt für Prüfstand-, Ventilgehäuse- und Dynamometertests von TEHCM-Getrieben.
• Unterstützt die Überprüfung mechanischer Funktionen, Sensorwerte und Schaltsteuerung über das TEHCM.
• Fähigkeit zum Flashen und Re-Greening von TEHCM-Einheiten.
• Analoge Ausgangsschnittstelle zur Integration in vorhandene VBT/Dynamometer-Controller.
• Minimale externe Hardware und Kabelführung erforderlich.
