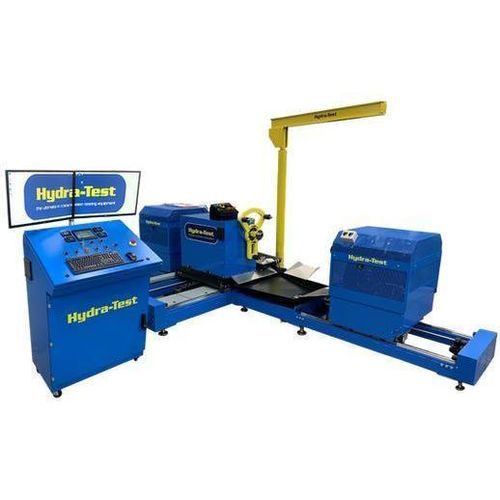

Rotations-Kraftmessgerät HT-DCC Deluxe

für Motorenzur Messung der Last

Übersicht
Das Dynamometer-System für Getriebe von Hydra-Test ist eine modulare, skalierbare Lösung für kontrollierte Getriebeprüfungen und Datenerfassung. Es integriert den HTC-S Controller und die HT-DCC Deluxe Software zur Steuerung des Prüfstands, Datenaufnahme und Ablaufsteuerung.

Produktzusammenfassung
Das Hydra-Dyno HD 400 lässt sich für front-, rear- oder allradgetriebene Fahrzeuge sowie für größere on-/off-highway-Getriebe und volumenstarke Flottentests konfigurieren. Die Plattform ermöglicht die schrittweise Skalierung von Motor- und Lastkapazitäten entsprechend den Prüfanforderungen.

Hauptmerkmale

• HTC-S Controller für DAQ, Dynamometer- und Getriebesteuerung.
• HT-DCC Deluxe Bedienoberfläche mit erweiterter Datenerfassung und Analysefunktionen.
• Skalierbare Architektur für FWD-, RWD- oder AWD-Anwendungen und größere On/Off-Highway-Einheiten.
• Direkte Montage mit Axi-line mechanischen Adaptern; Adapterkabel für Axi-line und Zoom Prüf-Interfaces.
• Erprobte Motor- und Lastregler mit kontinuierlicher Weiterentwicklung von Controller und Software.
• Kostenlose Software-Updates für 1 Jahr ab Versand.

Verfügbare Konfigurationen / Antriebs- & Lastoptionen

• Antriebsleistung konfigurierbar von 40 bis 100 HP (Basis 40 HP; ≈30 kW).
• Spannungsoptionen: 208 / 240 / 480 VAC.
• Variable elektrische Bremslasteinheiten verfügbar für RWD, FWD oder AWD; Lastkapazität skalierbar (Basis 500 lb-ft).

Kompatibilität
Mechanische Adapter entsprechen Axi-line Abmessungen: vorhandene Axi-line Masterplatten, Spulen und Distanzstücke passen direkt an die Basisbefestigungen des Hydra-Dyno und erleichtern die Integration in vorhandene Prüfaufbauten.

Modell- und Grundkonfigurationshinweise
Basiskonfiguration: 40 HP Motor mit 500 lb-ft Lasteinheiten. Das System ist für eine einfache Aufrüstung auf größere Motor-/Lastkombinationen ausgelegt, je nach Prüfanforderungen.

Merkmale / Technische Spezifikationen

• Controller: HTC-S (DAQ, Dynamometer- und Getriebesteuerung)
• Steuersoftware: HT-DCC Deluxe (erweiterte Version)
• Basismotor: 40 HP (~30 kW)
• Basis-Lastkapazität: 500 lb-ft Lasteinheiten (skalierbar)
• Spannungsoptionen: 208 / 240 / 480 VAC
• Antriebsleistungsbereich: 40–100 HP (konfigurierbar)
• Lasttyp: Variable elektrische Bremslasteinheiten (geeignet für RWD, FWD, AWD)
• Mechanische Kompatibilität: Direkte Montage mit Axi-line Adaptern; Adapterkabel für Axi-line und Zoom Harnesses
• Software-Updates: Kostenlose Updates für 1 Jahr ab Versand
