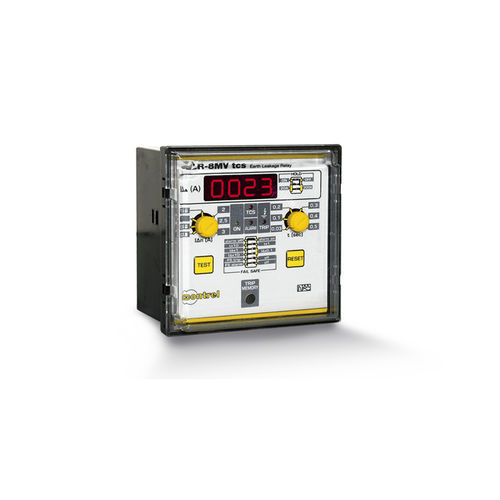

Stromschutzrelais ELR-8V series

FehlerstromAuslösekreis2NO/NF

Fehlerstromrelais mit 2 Ansprechschwellen, Unterputzmontage. Externer Stromwandler. Fehlerstrommessung. Digitale Anzeige. Ausfallsicherheit. Flaggenanzeige. • Fehlerstromschutzrelais Typ A • 2 Ausgangsrelais mit jeweils einem Wechselkontakt, konfigurierbar auf 2 Auslösungen oder 1 Auslösung und 1 Alarm • Konfigurierbare ausfallsichere Vorwarnung und Schaltung • Automatische Steuerung des Ringkerntransformatoranschlusses • Grüne Betriebs-LED (ON) • Rote LED-Anzeige für ausgelöste Relais (TRIP) • Rote LED-Anzeige für Auslösevoralarm (ALARM) • TEST-Taste an der Vorderseite • Manuelle Rückstellung über die RESET-Taste an der Vorderseite oder durch Schließen eines Fernkontakts • Automatische Rückstellung durch Schließen eines Fernkontakts oder über eine Jumper-Verbindung an der Rückseite • Konstante Steuerung des Toroid-Relais-Stromkreises • Statusanzeige (TRIP MEMORY) (nur ELR-8mVtcs) • Digitale Messung und Anzeige des Fehlerstroms mit konfigurierbarem Speicher für Auslösewerte (nur ELR-8mVtcs) • Funktionstest der Shunt-Auslösekette (TCS) (nur ELR-8tcs, ELR-8mVtcs) • Einbaugehäuse 96 × 96 mm mit transparenter Abdeckung • IEC-Schutzart: IP20 an den Klemmen, IP40 an der Vorderseite mit Abdeckung
