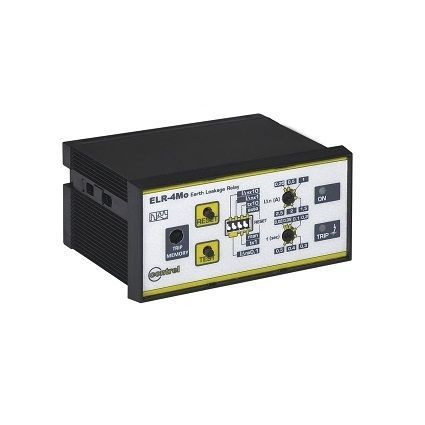

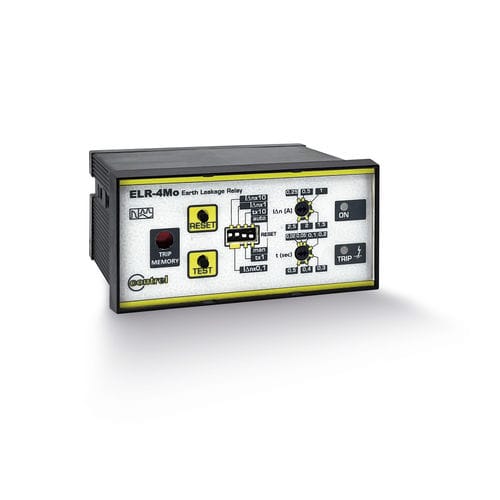

Fehlerstromschutzrelais ELR-4 series

2NO/NFfür Schalttafelmontagefür DIN-Schiene

ELR-4(m) Externer Stromwandler. 1 Auslöseschwelle. Flag-Anzeige. 2 Auslöse-Relais. Fehlerstromrelais mit 1 Auslöseschwelle, Einbau 48 × 96 mm. Externer Stromwandler. Flaggenanzeige. Baureihe – ELR Produktname – ELR-4(m) Produkttyp – Fehlerstromschutzrelais Kompatibilität mit Stromsensoren – Stromwandler CT-1 Technische Daten Anwendung – Fehlerstromschutzrelais Versorgungsspannung – 240/415 VAC 50/60 Hz 110 VAC/DC 24/48 VAC/DC (optional) Leistungsaufnahme – 4 VA Messart – Interne Messung des Erdschlussstroms Einstellbereich für den Fehlerstrom – 0,025…25 A Einstellbereich für die Fehlerstrom-Ansprechzeit – 0,02…5 s Fehlerstromschutzklasse – Typ A Testfunktion – Lokal Ausgangsrelais – 1 Wechsler (TRIP) 5 A (240 VAC) Anzeigen – Grüne LED (Betrieb EIN) Rote LED (TRIP) Rote LED (ALARM) Mechanisches Auslösespeicher (Ausführung ELR-4m) Einbauart – Unterputzmontage 48 × 96 mm (ELR-4O) Unterputzmontage 96 × 48 mm (ELR-4V) Normen – IEC/EN 61010 IEC/EN 61000-6-2EN IEC/EN 61000-6-3 IEC/TR 60755 CEI EN 60947-2 Anhang M Gewicht – 390 g
