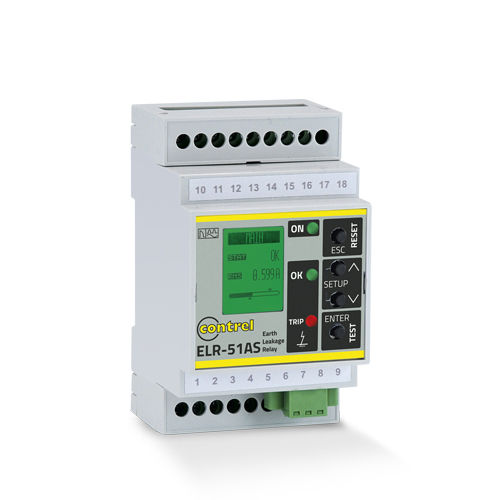

Fehlerstromschutzrelais ELR-51AS

StromACDC

ELR-51AS Fehlerstromschutzrelais. Verriegelungsrelais. Ereignisprotokoll. RS485 Modbus. TRIP-Speicherfunktion. Erdungsdifferenzrelais mit zugehörigem Ringkernsensoreingang, misst den Leckstrom in einer elektrischen Installation, um Pegel zu erkennen, die schädlich sein könnten. Ideal für Schutz oder Alarm, das Produkt bietet mehrere Einstellungen. 2 Relaisausgänge (bistabil) mit je 1 Umschaltkontakt. RS485 & egrave; verfügbar. Der nichtflüchtige Speicher hält den Auslösestatus des Relais fest. Einführung Baureihe ELR Produktbezeichnung ELR-51AS Produkttyp Fehlerstromschutzrelais Kompatibilität der Stromsensoren Fehlerstromsensor CT-1 Technische Merkmale Anwendung Fehlerstromschutzrelais Versorgungsspannung 110-230 VAC 50/60Hz 24/48 VAC/DC (optional) Leistungsaufnahme 6 VA Anzeigetyp Hintergrundbeleuchtung LCD (rot TRIP) Hinterleuchtete LCD-Anzeige (gelb ALARM) Art der Messung True RMS Erdschlussstrom interne Messung Restfehlerstromabgleich 0,030...5 A Einstellung der Resterdschlusszeitverzögerung 20...500 ms Einstellung der Alarmschwelle 50...90% Erdschlussschutzklasse Typo A super immunisiert Filter 3. Oberschwingungsfilter wählbar Testfunktion Lokal Ferntest Ausgangsrelais 2 unabhängige (Haftrelais) 5 A (240 VAC) Konfigurierbar normal stromlos oder angezogen MEMORY-Funktion Nichtflüchtiger Speicher behält den Auslösestatus des Relais bei. Wenn das ELR-51AS ausgelöst wurde und die Versorgungsspannung verschwunden ist, bleibt es beim Einschalten ausgelöst, wobei das Auslöserelais erregt ist und die TRIP-LED leuchtet, bis es zurückgesetzt wird. Display-Anzeigen Grüne LED (Strom EIN) Rote LED (Auslösung) LED OK (System in Ordnung) Kommunikationsanschluss RS485 (optional) Kommunikationsprotokoll Modbus a 4,8...
