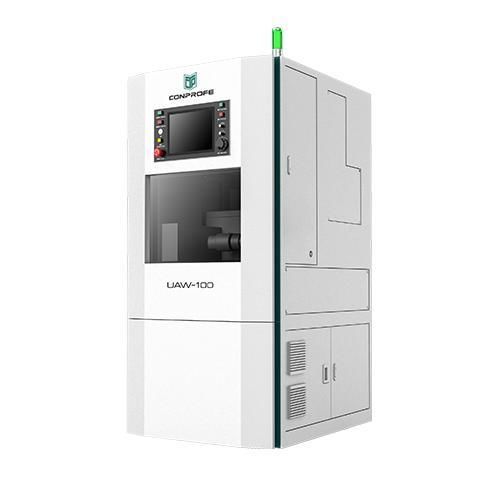

CNC-Bearbeitungszentrum / 5-Achs UAW-100

vertikalfür Glasfür Keramik

Zusammenfassung

• Industriestandard leichtes vertikales 5-Achsen-Bearbeitungszentrum, ausgelegt für die Fertigung präziser Bauteile
• Grau gusseisernes Bett für hohe Steifigkeit und Vibrationsdämpfung
• Hohe Stabilität bei kompakter Stellfläche; Maschinengewicht: 890 kg
• Konzipiert für die Bearbeitung hart-spröder und schwer zerspanbarer Werkstoffe

Hauptmerkmale

• Werkzeugmagazin horizontaler Karusselltyp
• Spindelschnittstelle HSK-E25
• Werkzeugkapazität: 10 oder 18 (optional)
• Eigenentwickeltes Spiel-freies Präzisionsgetriebe
• Wiederholgenauigkeit ≤ 8″
• Schutzart IP67
• Schnellkühlsystem zur raschen Absenkung der Kühlmitteltemperatur
• Gewährleistet stabile Bearbeitungsgenauigkeit in anspruchsvollen Produktionsumgebungen

Anwendungsfälle
Geeignet für hochpräzise, hocheffiziente Bearbeitung hart-spröder Materialien und schwer zerspanbarer Metalle im Bereich der medizinischen Fertigung, z. B. Aluminiumlegierungsteile, Glas-Keramik-Bauteile und ähnliche präzise medizinische Komponenten.

Technische Daten
Item — UAW-100 — Einheit
X/Y/Z-Axis Travel — 340x150x120 — mm
Worktable Dimension — Φ100 — mm
Max. Load of Worktable — 5 — kg
Spindle Diameter — ⌀80 — mm
Max. Spindle Speed (Short-Duration) — 40,000 — rpm
Max. Spindle Speed (Long-Duration) — 28,000 — rpm
Motor Power — 3.7 — kW
X/Y/Z-Axis Rapid Speed — 12/12/12 — m/min
A/B-Axis Rapid Speed — 60/40 — rpm
X/Y/Z-Axis Positioning Accuracy — 0.005 — mm
X/Y/Z-Axis Repeatability — 0.003 — mm
A/B-Axis Positioning Accuracy — ≤40″ (arcsec)
A/B-Axis Repeatibility — ≤8″ (arcsec)
Tool Magazine Type — Horizontal Carousel Type — /
Tool Holding Capacity — 10/18 (Optional) — No. of Tools

Eigenschaften / Technische Spezifikationen

• Modell: UAW-100
• X/Y/Z-Achsen Verfahrwege: 340 x 150 x 120 mm
• Arbeitsplattendurchmesser: Φ100 mm
• Max. Belastung der Arbeitsplatte: 5 kg
• Spindeldurchmesser: ⌀80 mm
• Max. Spindeldrehzahl (Kurzzeit): 40.000 rpm
• Max. Spindeldrehzahl (Langzeit): 28.000 rpm
• Motorleistung: 3,7 kW
• Eilgang X/Y/Z: 12/12/12 m/min
• Eilgang A/B: 60/40 rpm
• Positioniergenauigkeit X/Y/Z: 0,005 mm
• Wiederholgenauigkeit X/Y/Z: 0,003 mm
• Positioniergenauigkeit A/B: ≤40″ (arcsec)
• Wiederholgenauigkeit A/B: ≤8″ (arcsec)
• Werkzeugmagazin-Typ: horizontales Karussell
• Werkzeugkapazität: 10 oder 18 (optional)
• Gewicht: 890 kg
